对比图

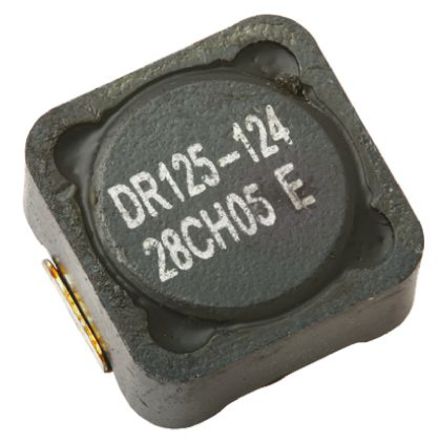

型号 B82477G4224M000 DR125-221-R DRA127-221-R
描述 B82477-G4 系列磁性屏蔽线绕扼流圈应用包括电源电压、直流-直流转换器和汽车电子的滤波 磁性屏蔽铁氧体磁芯，具有焊接到接线端子的漆包铜线线圈 无铅镀锡终端 Type | B82477-G4 ---|--- Dimensions (max) | 12.8 x 12.8 x 8.0 mm Weight | Approx. 4g Marking | Manuf., L value in μH, date code Climatic category | 55/125/56 Solderability | 5s, 235ºC, wetting >90% ### Epcos 非标准表面安装电感器（扼流圈）DR73/74/125/127 系列磁性屏蔽线绕扼流圈DR 系列磁性屏蔽磁鼓芯电感器具有高功率密度和高效性。 DR 系列电感器设计，带铁氧体磁芯，可牢固地安装，最高工作温度为 125°C。 DR 系列应用包括：计算机 DVD 播放器和便携式设备；LCD 面板；直流到直流转换器；降压、升压、正向和谐振转换器；噪声过滤和过滤器扼流圈。 ### Cooper Bussmann 非标准 SMT 电感器（扼流圈）COILTRONICS DRA127-221-R 表面贴装功率电感器, DRA系列, 220 µH, ± 20%, 屏蔽, 1.253 A
数据手册 ---
制造商 Epcos (爱普科斯) Cooper Bussmann (库柏) Cooper Bussmann (库柏)
分类 贴片电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
封装 SMD 12.5mm x 12.5mm x 6mm 12.5mm x 12.5mm x 8mm
引脚数 - 2 -
额定电流 1.16 A 1.19 A 1.253 A
容差 ±20 % ±20 % ±20 %
电感 220 µH 220 µH 220 µH
电感公差 ±20 % ±20 % ±20 %
测试频率 0.1 MHz 100 kHz 100 kHz
电阻(DC） 0.38 Ω 384 mΩ 398 mΩ
额定电流(DC) 1.16 A - -
电阻(DC Max) 0.38 Ω 384 mΩ 398 mΩ
工作温度(Max) - 125 ℃ 165 ℃
工作温度(Min) - -40 ℃ -40 ℃
屏蔽 - Yes -
长度 12.8 mm 12.5 mm 12.5 mm
高度 8 mm 6 mm 8 mm
封装 SMD 12.5mm x 12.5mm x 6mm 12.5mm x 12.5mm x 8mm
宽度 - 12.5 mm -
产品生命周期 Active Unknown Unknown
包装方式 Tape & Reel (TR) Cut Tape (CT) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
工作温度 - -40℃ ~ 125℃ -40℃ ~ 165℃
ECCN代码 - EAR99 -
HTS代码 - 8504508000 -
