TFM-115-02-S-D-LC和TFM-115-02-S-D-LC-K-TR

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 TFM-115-02-S-D-LC TFM-115-02-S-D-LC-K-TR 87409-115LF

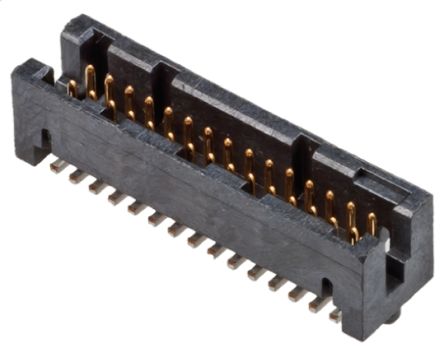

描述 SAMTEC TFM-115-02-S-D-LC Wire-To-Board Connector, 1.27mm, 30Contacts, Header, TFM Series, Surface Mount, 2RowsSAMTEC TFM-115-02-S-D-LC-K-TR Wire-To-Board Connector, 1.27mm, 30Contacts, Header, TFM Series, Surface Mount, 2RowsRIB-CAGE 印刷电路板引脚管座这些电路板到电路板 FCI Rib-Cage™ 多点 SMT 引脚管座具有印刷电路板定位器和方形针,带 0.76 μm 镀金(触面)和镀锡(焊接表面)。部件号 87409-1**** 板上方高度为 5.74 mm,提供与合适插座管座 6.45 mm 的接合高度。 部件号 73547-1**** 板上方高度为 9.25 mm,提供与合适插座管座 9.93 mm 的接合高度。 ### 注有关匹配的插座管座,请参见库存号 714-2451(典型)。### 1.27mm 电路板到电路板 - FCI RIB-CAGE 系统FCI Rib-Cage 系统是 1.27mm (0.050 in.) 节距的双排板对板连接器系统,设计用于在印刷电路板 (PCB) 或挠性印制电路 (FPC) 间使用 Mezzanine 连接器的极端应用。

数据手册 ---

制造商 Samtec (申泰电子) Samtec (申泰电子) FCI Electronics (法马通)

分类 线对板连接器线对板连接器板对板连接器

基础参数对比

安装方式 Surface Mount Surface Mount Surface Mount

引脚间距 - - 1.27 mm

触点数 30 30 30

极性 Male Male Male

触点电镀 Gold Gold Gold

额定电流 2.9A/触头 - 1A (DC)

排数 2 2 2

针脚数 30 - 30

额定电流(Max) 3.2A/触头 - 1A/触头

工作温度(Max) 125 ℃ - -

工作温度(Min) -55 ℃ - -

额定电压(Max) 250 VAC - -

额定电压 275 VAC - 800 VAC

安装角度 - - 180 °

接触电阻(Max) - - 25 mΩ

高度 5.74 mm - 5.74 mm

长度 - - 22.15 mm

宽度 - - 5.71 mm

引脚间距 - - 1.27 mm

外壳颜色 Black Black Natural

触点材质 Phosphor Bronze Phosphor Bronze Copper Alloy

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 130℃

颜色 - - Natural

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead free Lead Free

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15

军工级 - - Yes
