对比图
型号 2200SB-20G-A1 M52-5101045 M50-3001045

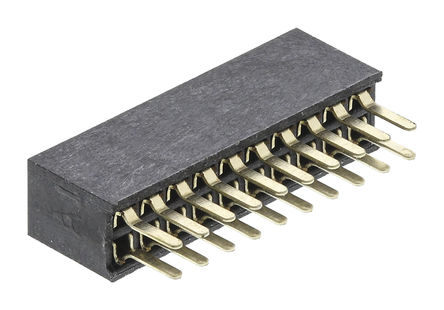

描述 MULTICOMP 2200SB-20G-A1 板至板连接, 垂直, 220SB系列, 20 触点, 插头, 1.27 mm, 通孔安装, 2 排HARWIN M52-5101045 板至板连接, 垂直, Archer M52系列, 20 触点, 插座, 1.27 mm, 通孔安装, 2 排HARWIN M50-3001045 板至板连接, 垂直, Archer M50系列, 20 触点, 插座, 1.27 mm, 通孔安装, 2 排
数据手册 ---
制造商 Multicomp Harwin Harwin
分类 板对板连接器板对板连接器插头插座
安装方式 Through Hole Through Hole Through Hole
引脚间距 - 1.27 mm 1.27 mm
触点数 20 20 20
极性 Female Female Female
触点电镀 Gold Gold Gold
额定电压(AC) 50.0 V 150 V 500 V
额定电流 1.00 A 1 A 1 A
绝缘电阻 1.00 GΩ 1000 MΩ 1.00 GΩ
排数 2 2 2
接触电阻 20.0 mΩ 40 mΩ 40.0 mΩ
易燃性等级 - UL 94 V-0 UL 94 V-0
针脚数 - 10 20
额定电流(Max) - 1 A 1 A
接触电阻(Max) - 20 mΩ 30 mΩ
拔插次数 - 50 -
工作温度(Max) - 105 ℃ -
工作温度(Min) - -40 ℃ -
触点材质 Phosphor Bronze Copper Phosphor Bronze
外壳颜色 - Black Black
颜色 - Black Black
材质 - - Thermoplastic
工作温度 - -40℃ ~ 105℃ -40℃ ~ 105℃
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2014/12/17 2015/12/17
高度 - 3.55 mm 4.3 mm
引脚间距 - 1.27 mm 1.27 mm
产品生命周期 - Active Active
包装方式 - Tube Tube
