对比图

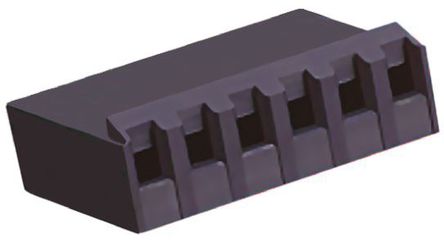

描述 3069 系列（灼热丝可兼容）一系列 KK® 3.96mm 压接端子外壳具有灼热丝兼容材料，颜色为黑色。 与 2478 系列接线端子一起使用，用于 18-24 awg 和 2578 系列接线端子，关于 22-26 awg 的信息，请参见库存号 173-3284 典型。 与 41661；41671；41791 和 41792 系列管座配用。### 3.96mm Molex KK 系列通用系统电压 | 250 V 交流或直流 ---|--- 通用系统电流 | 7 A（单电路），5A 系列 2145 绝缘电阻 | 最低 1000 MΩ 触点电阻 | 10 mΩ（最大值） 额定温度 | -40°C 至 +105°C（磷青铜触点） | -40°C 至 +80°C（黄铜触点） 引脚尺寸 | 1.1mm 方形 建议印刷电路板孔径 | 1.7mmTE Connectivity 3.96mm SL-156 系列外壳SL-156 系列插座式线对板外壳，由 UL94V-0 等级白色尼龙制成，可与 .156 中心上的 1.14mm 方柱或圆柱管座或固定柱配接（请参见 MTA-156 扁平、极化和摩擦锁定管座和固定柱）。 这些 SL-156 系列外壳可端对端堆叠，接受范围为 18 至 24 AWG 的电线尺寸，并提供锁定斜面配接固定和极化插片。 部件号 X-640250-X 具有锁定斜面 部件号 X-770849-X 具有锁定斜面和极化插片 有关这些 3.96mm SL-156 系列外壳的压接触点，请参见库存号 660-6020（典型）。### 3.96mm TE Connectivity SL 系列### 3.96mm Tyco AMP CST 100 系列
数据手册 --
制造商 Molex (莫仕) TE Connectivity (泰科)
分类 连接器外壳连接器外壳
安装方式 - Through Hole
引脚数 - 4
封装 - -
引脚间距 - 3.96 mm
触点数 4 4
极性 Female Female
额定电流 - 6.5 A
绝缘电阻 1000 MΩ 1000 MΩ
排数 1 1
易燃性等级 UL 94 V-2 UL 94 V-0
针脚数 - 4
带凸肩 - No
额定电流(Max) 7A/触头 10A/触头
工作温度(Max) 75 ℃ 105 ℃
工作温度(Min) 0 ℃ -55 ℃
额定电压(Max) 250 V 205 VAC
额定电压 - 250 V
长度 15.75 mm 15.85 mm
宽度 6.4 mm 16.76 mm
高度 17 mm 16.76 mm
封装 - -
引脚间距 - 3.96 mm
外壳颜色 Natural White
颜色 - Natural
材质 Nylon Nylon
绝缘材质 - Nylon
工作温度 0℃ ~ 75℃ -55℃ ~ 105℃
外壳材质 - Nylon
产品生命周期 Active Active
包装方式 Bag Bulk
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 - Lead Free
ELV标准 - Compliant
ECCN代码 EAR99 EAR99
HTS代码 8538906000 8538906000
