对比图

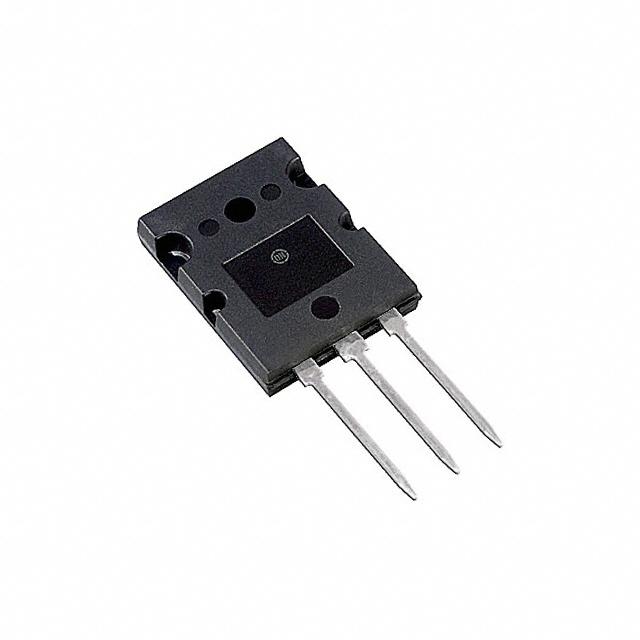

描述 互补NPN -PNP硅功率双极晶体管 Complementary NPN-PNP Silicon Power Bipolar TransistorsON SEMICONDUCTOR MJL4302AG. 双极性晶体管, PNP, -350V
数据手册 --
制造商 ON Semiconductor (安森美) ON Semiconductor (安森美)
分类 双极性晶体管双极性晶体管
安装方式 Through Hole Through Hole
引脚数 3 3
封装 TO-264-3 TO-264-3
频率 - 35 MHz
额定电压(DC) -350 V -350 V
额定电流 -15.0 A -15.0 A
针脚数 - 3
极性 PNP PNP, P-Channel
耗散功率 - 230 W
击穿电压(集电极-发射极) 350 V 350 V
集电极最大允许电流 15A 15A
最小电流放大倍数(hFE) 80 @5A, 5V 80
最大电流放大倍数(hFE) - 250
额定功率(Max) 230 W 230 W
直流电流增益(hFE) - 10
工作温度(Max) 150 ℃ 150 ℃
工作温度(Min) -65 ℃ -65 ℃
耗散功率(Max) 230000 mW 230 W
长度 - 20.3 mm
宽度 - 5.3 mm
高度 - 26.4 mm
封装 TO-264-3 TO-264-3
材质 Silicon Silicon
工作温度 -65℃ ~ 150℃ (TJ) -65℃ ~ 150℃ (TJ)
产品生命周期 Unknown Active
包装方式 Tube Tube
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC版本 - 2015/12/17
ECCN代码 - EAR99
