对比图

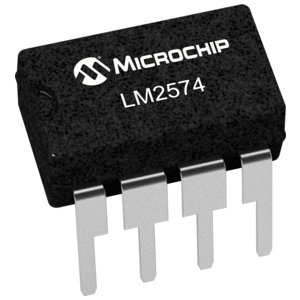

型号 LM2574-12BN LM2574N-12/NOPB LM2574-12YN
描述 Conv DC-DC 40V Inv/Step Down Single-Out 12V 0.5A 8Pin PDIPTEXAS INSTRUMENTS LM2574N-12/NOPB. 芯片, 降压稳压器, 12V, 8-DIPLM2574 系列 12 V 0.5 A 52 KHz 高效率 降压 稳压器 - DIP-8
数据手册 ---
制造商 Microchip (微芯) TI (德州仪器) Microchip (微芯)
分类 稳压芯片稳压芯片DC/DC转换器
安装方式 Through Hole Through Hole Through Hole
封装 DIP-8 DIP-8 PDIP-8
引脚数 - 8 8
输出接口数 1 1 1
输出电压 12 V 12 V 12 V
输出电流 500 mA 500 mA 500 mA
开关频率 52 kHz 52 kHz 52 kHz
输入电压(Max) 40 V 40 V 40 V
输出电压(Min) 12 V 12 V 12 V
输出电流(Max) 0.5 A 500 mA 0.5 A
工作温度(Max) 85 ℃ 125 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
针脚数 - 8 -
静态电流 - 5.00 mA -
调节输出数 - 1 -
拓扑结构 - Buck -
输入电压(Min) - 4 V 4 V
电源电压 - 4 V -
输入电压 - 4V ~ 40V 40 V
封装 DIP-8 DIP-8 PDIP-8
长度 - 9.27 mm -
宽度 - 6.35 mm -
高度 - 3.3 mm -
工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ -40℃ ~ 125℃ (TJ)
产品生命周期 Obsolete Active Unknown
包装方式 - Tube Tube
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC版本 - 2015/06/15 -
ECCN代码 - - EAR99
