对比图

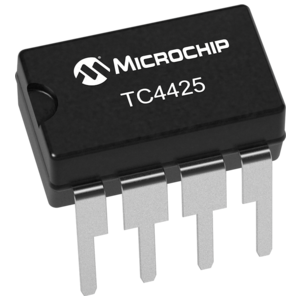

型号 TC4425VPA TC4428AMJA MIC4425YN
描述 3A双高速功率MOSFET驱动器 3A Dual High-Speed Power MOSFET DriversMOSFET驱动器 1.5 A 双输出 低压侧 反相/非反相 8引脚CDIP 管装MICROCHIP MIC4425YN 芯片, 驱动器, 场效应管, MOSFET, 3A, 低压侧
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 FET驱动器FET驱动器FET驱动器
安装方式 Through Hole Through Hole Through Hole
引脚数 8 8 8
封装 PDIP-8 CDIP-8 PDIP-8
电源电压(DC) 4.50V (min) 4.50V (min) -
上升/下降时间 23ns, 25ns 25 ns 28ns, 32ns
输出接口数 2 2 2
供电电流 2.50 mA 4.50 mA -
耗散功率 730 mW 800 mW -
上升时间 35 ns 19 ns 35 ns
下降时间 35 ns 19 ns 35 ns
下降时间(Max) 35 ns 30 ns 35 ns
上升时间(Max) 35 ns 30 ns 35 ns
工作温度(Max) 125 ℃ 125 ℃ 85 ℃
工作温度(Min) 40 ℃ -55 ℃ -40 ℃
耗散功率(Max) 730 mW 800 mW -
电源电压 4.5V ~ 18V 4.5V ~ 18V 4.5V ~ 18V
电源电压(Max) 18 V 18 V 18 V
电源电压(Min) 4.5 V 4.5 V 4.5 V
针脚数 - - 8
封装 PDIP-8 CDIP-8 PDIP-8
高度 - 3.8 mm 3.43 mm
长度 - - 9.65 mm
宽度 - - 6.48 mm
工作温度 -40℃ ~ 150℃ (TJ) -55℃ ~ 125℃ -40℃ ~ 150℃ (TJ)
产品生命周期 Active Active Unknown
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - - 2015/12/17
ECCN代码 - EAR99 EAR99
