对比图

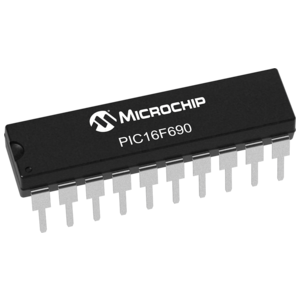

型号 PIC16F687-I/P PIC16F690-I/P PIC16F687T-I/SS
描述 MICROCHIP PIC16F687-I/P 微控制器, 8位, 闪存, AEC-Q100, PIC16F, 20 MHz, 3.5 KB, 128 Byte, 20 引脚, DIPMICROCHIP PIC16F690-I/P 微控制器, 8位, 闪存, AEC-Q100, PIC16F, 20 MHz, 7 KB, 256 Byte, 20 引脚, DIPPIC16 系列 128 B RAM 2 kB 闪存 8位 CMOS 微控制器 - SSOP-20
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Through Hole Through Hole Surface Mount
引脚数 20 20 20
封装 DIP-20 DIP-20 SSOP-20
频率 20 MHz 20 MHz 20 MHz
电源电压(DC) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max)
针脚数 20 20 20
时钟频率 20 MHz 20 MHz 20.0MHz (max)
RAM大小 128 B 256 B 128 B
位数 8 8 8
耗散功率 800 mW 800 mW 800 mW
I/O引脚数 18 18 18
存取时间 20.0 µs 20.0 µs 20.0 µs
内核架构 PIC PIC PIC
内核子架构 PIC16 PIC16 PIC16
模数转换数(ADC) 1 1 1
输入/输出数 18 18 Input 18 Input
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 800 mW 800 mW 800 mW
电源电压 2V ~ 5.5V 2V ~ 5.5V 2V ~ 5.5V
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 2 V 2 V 4.5 V
工作电压 2V ~ 5.5V 2V ~ 5.5V -
FLASH内存容量 3.5 KB 7 KB -
封装 DIP-20 DIP-20 SSOP-20
长度 26.92 mm 26.16 mm -
宽度 0.28 in 6.35 mm -
高度 0.195 in 3.3 mm -
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/12/17 - -
ECCN代码 EAR99 EAR99 EAR99
HTS代码 8542310001 - -
