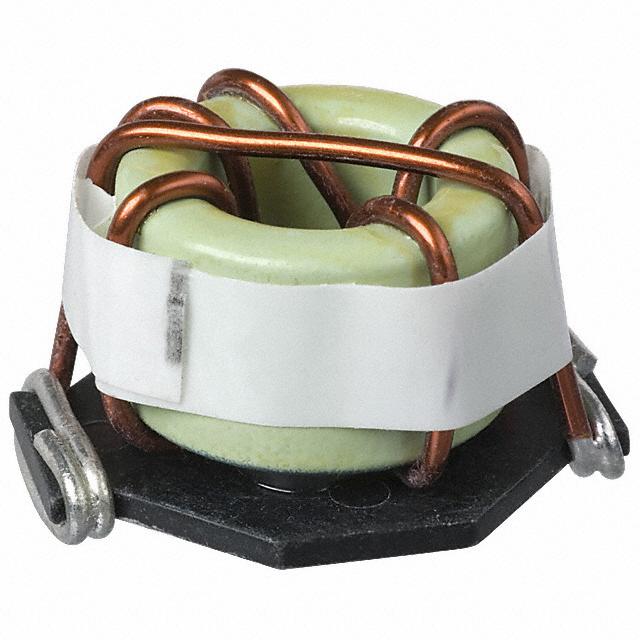

PM2120-5R6M和PM2120-5R6M-RC

对比图

型号 PM2120-5R6M PM2120-5R6M-RC

描述 5.6uH ±20% 15.6A大电流SMD功率电感 High Current SMD Power Inductors

数据手册 --

制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)

分类 电感电感

安装方式 Surface Mount Surface Mount

引脚数 - 2

封装 1.200" L x 1.000" W x 0.820" H (30.50mm x 25.40mm x 20.83mm) 1.200" L x 1.000" W x 0.820" H (30.50mm x 25.40mm x 20.83mm)

额定电流 15.6 A 15.6 A

电感 5.6 µH 5.6 µH

屏蔽 No No

电感公差 ±20 % ±20 %

测试频率 1 kHz 1 kHz

电阻(DC） ≤5 mΩ ≤5.000 mΩ

工作温度(Max) - 105 ℃

工作温度(Min) - -55 ℃

电阻(DC Max) - 5 mΩ

容差 ±20 % -

长度 30.5 mm 30.5 mm

宽度 25.4 mm 25.4 mm

高度 20.8 mm 20.83 mm

封装 1.200" L x 1.000" W x 0.820" H (30.50mm x 25.40mm x 20.83mm) 1.200" L x 1.000" W x 0.820" H (30.50mm x 25.40mm x 20.83mm)

工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃

产品生命周期 Obsolete Active

包装方式 Bulk Bulk

RoHS标准 Non-Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free
