对比图

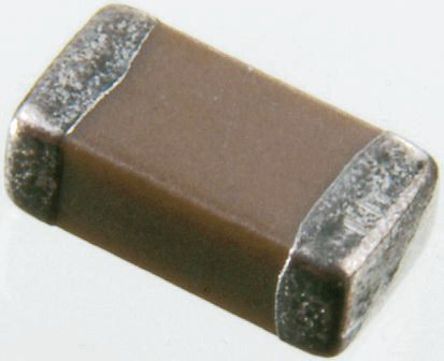

型号 12065C104JAT1A C1206C104J5RAC7800 CC1206JRX7R9BB104
描述 AVX 1206 MLCC 系列X7R 配方称作温度稳定陶瓷,属于 EIA II 类材料,COG (NPO) 是最常用的温度补偿EIA I 类陶瓷材料多层陶瓷电容器,-55°C 至 +125°C 时温度变化在 ±15% 内 电容变化为非线性 AVX 高电压芯片具有高值、低泄漏和小尺寸的优势,因此应用包括:高频功率转换器中的减震器、SMPS 中的共振器和高电压耦合/直流阻隔 这些高电压芯片设计在高频时具有低 ESR ### 1206 系列C0G (NP0) 是温度补偿的最常见配方,为 EIA I 类陶瓷材料 X7R 配方称为温度稳定陶瓷,属于 EIA II 类材料 Y5V 配方为有限温度范围内的一般用途材料。这些特征使得 Y5V 非常适合去耦应用。Cap Ceramic 0.1uF 50V X7R 5% SMD 1206 125℃ T/R1206 0.1 uF 50 V ±5 % 容差 X7R 表面贴装 陶瓷电容
数据手册 ---
制造商 AVX (艾维克斯) KEMET Corporation (基美) Yageo (国巨)
分类 陶瓷电容电容陶瓷电容
安装方式 Surface Mount Surface Mount Surface Mount
封装(公制) 3216 3216 3216
封装 1206 1206 1206
引脚数 - 2 2
额定电压(DC) 50.0 V 50.0 V 50.0 V
电容 100 nF 100 nF 0.1 µF
容差 ±5 % ±5 % ±5 %
电介质特性 X7R X7R X7R
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
工作电压 - 50 V 50 V
绝缘电阻 - - 10 GΩ
无卤素状态 - - Halogen Free
额定电压 - - 50 V
长度 3.2 mm 3.20 mm 3.2 mm
宽度 1.6 mm 1.60 mm 1.6 mm
高度 0.94 mm 0.78 mm 0.85 mm
封装(公制) 3216 3216 3216
封装 1206 1206 1206
温度系数 ±15 % - -
材质 - - X7R/-55℃~+125℃
工作温度 - -55℃ ~ 125℃ -55℃ ~ 125℃
介质材料 - Ceramic -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 - Lead Free
REACH SVHC版本 - - 2016/06/20
REACH SVHC标准 - No SVHC -
产品生命周期 - Active Active
包装方式 - Tape & Reel (TR) Tape & Reel (TR)
最小包装 - - 4000
ECCN代码 - - EAR99
