对比图
型号 M20-7881046 M20-9981046 5535512-2

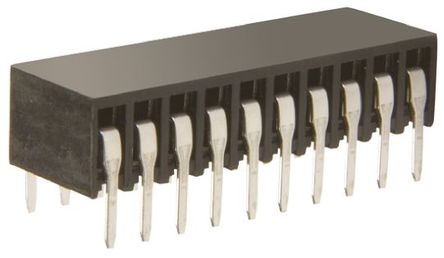

描述 HARWIN M20-7881046 板至板连接, M20系列, 20 触点, 插座, 2.54 mm, 通孔安装, 2 排HARWIN M20-9981046. 板至板连接, M20系列, 20 触点, 针座, 2.54 mm, 通孔安装, 2 排AMP FROM TE CONNECTIVITY 5535512-2 连接器, 母, 直角型, 2.54MM, 20路
数据手册 ---
制造商 Harwin Harwin TE Connectivity (泰科)
分类 板对板连接器板对板连接器插头插座
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 2.54 mm 2.54 mm 2.54 mm
触点数 20 20 20
极性 Female Male Female
触点电镀 Tin Tin Gold, Tin, Tin over Nickel
额定电流 3 A 3 A -
绝缘电阻 1 MΩ 10000 MΩ 5000 MΩ
排数 2 2 2
针脚数 20 20 20
接触电阻 15 mΩ 20 mΩ -
拔插次数 50 50 -
额定电流(Max) 3 A 3 A 2A/触头
工作温度(Max) 105 ℃ 105 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -55 ℃
额定电压 1000 V - -
接触电阻(Max) 20 mΩ 30 mΩ 12 mΩ
方向 - - Horizontal
易燃性等级 - - UL 94 V-0
额定电压(Max) - - 333 VAC
额定电压(AC) - 750 V -
高度 5.9 mm 8.64 mm 6.05 mm
封装 - - -
引脚间距 2.54 mm 2.54 mm 2.54 mm
长度 - - 25.4 mm
宽度 - - 8.13 mm
外壳颜色 Black Black Black
颜色 Black Black Black
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
材质 Polyester - -
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -55℃ ~ 125℃
外壳材质 - - Polyester
产品生命周期 Active Active Active
包装方式 Tube Bag Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/06/15
ELV标准 - - Compliant
