对比图
型号 7282-8PG-300 EN3P8M

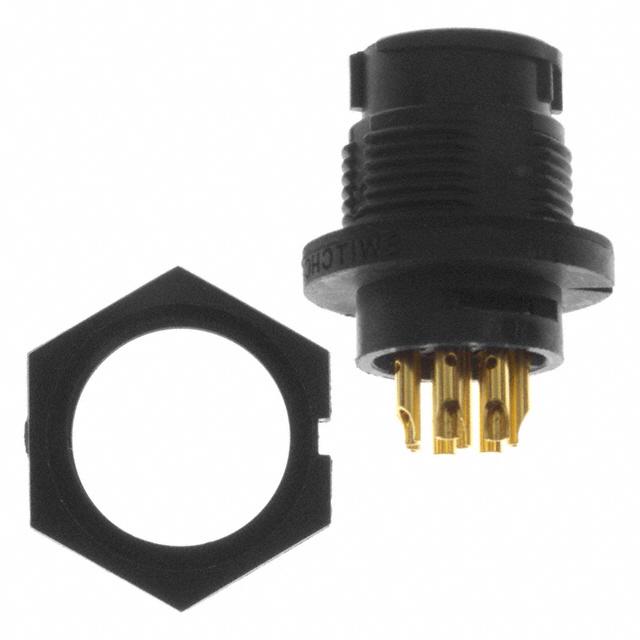

描述 CONXALL 7282-8PG-300 环形连接器Switchcraft 的这款 EN3 系列面板安装连接器以牢固连接和出色的环境品质著称 — 在防水性方面超过海岸警卫队的要求。### 注电缆连接器能插接直通连接器和面板连接器（插头到插座，反之亦然）。 直插式连接器**不能**插接面板连接器。### Switchcraft EN3 和 EN2 系列小型防风雨密连接器，带整体式 O 型环和衬垫，提供卓越的防漏性能，部件数量少。 当配对或盖好时，IP68 等级的性能使他们非常适合过程控制、航海、医疗器械、运输、工业电子应用和类似恶劣环境。定位键槽和 1//4 转闭锁机制可防止未校准和意外断开。 电缆安装组件特有一个咬合到位的应力消除机制。 热塑橡胶护罩推入配合连接器后端，能进一步消除应力，接受最大 6.7mm 直径的电缆可选的保护封盖单独订购，用于保护不用时的面板插头和插座。主体材料 | 面板主体和触点锁闭盘：热塑聚合体玻璃纤维。 内部：热塑橡胶 ---|--- 每触点在隔离条件下的额定电流 | 7.5A（仅 3.0A –12 路） 电压额定值 | 240V 交流 触点电阻 | ≤ 3mΩ 绝缘电阻 | 100MΩ 温度范围 | -40 至 +65°C 触点材料 | 铜合金，镀金镍镀层 端接类型 | 焊接桶 线规 | 20 awg（26awg - 仅 12 路） 接合次数 | >600 易燃性等级 | UL94V-0 ### 注电缆连接器只能插接直插式连接器和面板连接器（插头到插座，反之亦然）。 直插式连接器不能插接面板连接器。
数据手册 --
制造商 Switchcraft / Conxall Switchcraft / Conxall
分类 圆形连接器圆形连接器
安装方式 Solder, Panel Through Hole
引脚数 - 8
触点数 8 8
极性 Male Male
触点电镀 Gold Gold
额定电流 - 7.5 A
绝缘电阻 - 100 MΩ
易燃性等级 - UL 94 V-0
针脚数 8 8
接触电阻 - 3.1 mΩ
拔插次数 300 600
额定电流(Max) - 6.5 A
工作温度(Max) 115 ℃ 65 ℃
工作温度(Min) -40 ℃ -40 ℃
额定电压(Max) 600 V 600 VAC
额定电压 600 V 250VAC, 250VDC
工作电压 600 V -
长度 - 25.77 mm
宽度 20.6 mm -
高度 23.5 mm -
颜色 Black Black
触点材质 Brass Copper Alloy
绝缘材质 - Rubber
工作温度 -40℃ ~ 115℃ -40℃ ~ 65℃
外壳材质 - Plastic
外壳颜色 Black -
产品生命周期 Active Active
包装方式 Bulk Bulk
RoHS标准 RoHS Compliant Non-Compliant
含铅标准 Lead Free Contains Lead
REACH SVHC版本 - 2015/06/15
