对比图

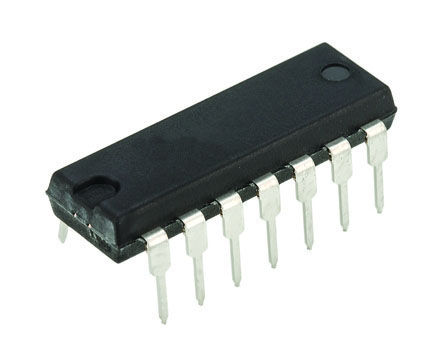

型号 CD74HCU04E SN74HCU04NE4 SN74HCU04N
描述 TEXAS INSTRUMENTS CD74HCU04E 逻辑芯片, 转换器芯片74HCU 系列，Texas Instruments高速 CMOS（未缓冲）逻辑 电源电压 Vcc 范围：2.0 至 6.0V 汇电流或源 4mA，Vcc = 4.5V ESD 保护超过 JESD 22 - 200V 机器型号 (A115-A) - 2000V 人体模型 (A114-A) - 超过 1000V ### 74HCU 系列TEXAS INSTRUMENTS SN74HCU04N 非门, HC系列, 1输入, 5.2 mA, 2V至6V, DIP-14
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 逻辑芯片逻辑芯片逻辑芯片
安装方式 Through Hole Through Hole Through Hole
引脚数 14 14 14
封装 PDIP-14 PDIP-14 DIP-14
电源电压(DC) 4.50V ~ 5.50V 2.00V ~ 6.00V 2.00V ~ 6.00V
输出电流 5.2 mA 5.20 mA 5.2 mA
电路数 6 6 6
位数 6 6 6
传送延迟时间 18.0 ns 17.0 ns 17.0 ns
电压波节 5.00 V 6.00 V, 5.00 V, 2.00 V 6.00 V, 5.00 V, 2.00 V
逻辑门个数 6 6 6
输出电流驱动 - -1.00 mA -1.00 mA
输入数 1 6 1
工作温度(Max) 125 ℃ 85 ℃ 85 ℃
工作温度(Min) -55 ℃ -40 ℃ -40 ℃
电源电压 2V ~ 6V 2V ~ 6V 2V ~ 6V
电源电压(Max) 6 V 6 V 6 V
电源电压(Min) 2 V 2 V 2 V
通道数 - - 6
针脚数 14 - 14
长度 - 19.3 mm -
宽度 - 6.35 mm -
高度 - 4.57 mm -
封装 PDIP-14 PDIP-14 DIP-14
工作温度 -55℃ ~ 125℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 2015/06/15 - 2015/06/15
ECCN代码 EAR99 - -
