对比图

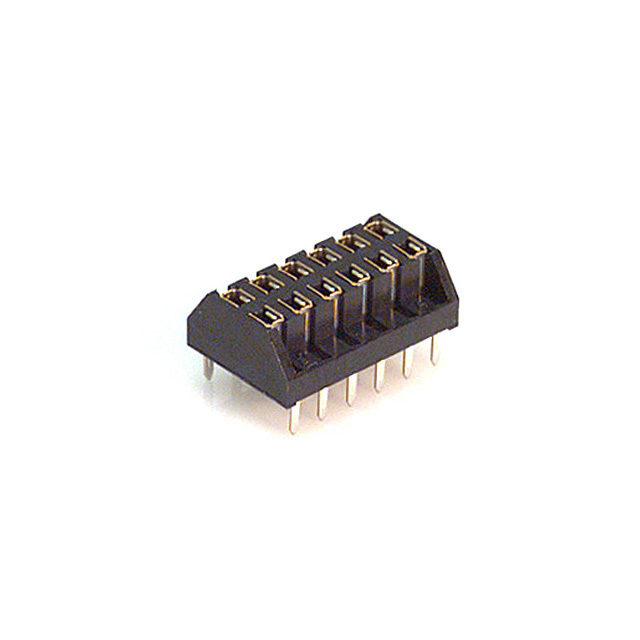

型号 MDF7-12D-2.54DSA MDF7-12D-2.54DSA(56)
描述 2.54mm节距下端插入式连接器 2.54mm Pitch Bottom Entry Type Connector板对板与夹层连接器 REC 12P DOUBLE GOLD
数据手册 --
制造商 Hirose Electric (广濑) Hirose Electric (广濑)
分类 插头插座板对板连接器
安装方式 Through Hole Through Hole
引脚数 - 12
封装 - -
引脚间距 2.54 mm 2.54 mm
触点数 12 12
极性 - Female
触点电镀 Gold Gold
额定电流 3 A 3 A
绝缘电阻 - 1000MΩ @500VDC
排数 2 2
易燃性等级 UL 94 V-0 UL 94 V-0
针脚数 12 12
接触电阻 - <30mΩ @100mA
拔插次数 - 50
额定电流(Max) - 3 A
工作温度(Max) - 85 ℃
工作温度(Min) - -30 ℃
额定电压(Max) - 250 VAC
额定电压 250 VAC 250 VAC
接触电阻(Max) - 30 mΩ
长度 15.2 mm 15.24 mm
宽度 10.0 mm 10 mm
高度 5.00 mm 5 mm
封装 - -
引脚间距 2.54 mm 2.54 mm
外壳颜色 Black Black
颜色 Black Black
触点材质 Phosphor Bronze Phosphor Bronze
工作温度 -35℃ ~ 85℃ -35℃ ~ 85℃
外壳材质 Plastic Plastic
产品生命周期 Obsolete Active
包装方式 Bulk Bulk
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
