对比图
型号 FX10A-168P-SV1(71) FX10A-168P-SV(71)

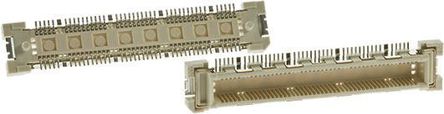

描述 Hirose FunctionMAX FX10 0.5mm 堆叠连接器，不带接地板FunctionMAX FX10 0.5 mm 高速 15+Gbit/s SMT 板对板堆叠连接器的设计可满足工业市场的要求，具有最大功能。 FunctionMAX FX10 连接器可提供电气接口，用于 OIF 100G 长距 DWDM 传输模块 (MSA-100GLH)。 金属安装配件位于连接器两端，帮助增加印刷电路板固定和提供额外焊接强度。 还配有路标，帮助对齐和将连接器固定至印刷电路板。### 特点和优势紧凑的 0.5 mm 节距，特别适合在高密度应用中使用 高速性能 15+Gbit/s 金属紧固件，用于提高印刷电路板固定程度 路标，用于准确的印刷电路板校准和固定 堆叠高度为 4mm 至 13mm ### 应用紧凑的 0.5 mm 节距使这些 FunctionMAX FX10 堆叠连接器特别适合用于高密度印刷电路板应用。 其他应用包括医疗设备、工业控制器、工业电动机、服务器、测量设备、智能仪表、基站收发器和 PLC ### FunctionMAX 品牌FunctionMAX 板对板连接器设计用于满足工业市场内对先进技术的要求，并且可以提供高性能和最大功能。 FunctionMAX 系列包括具有浮动设计的连接器和具有高速传输速率的连接器。 高传输速率连接器具有基于差分传输系统的设计，并且可以提供高速信号和出色的抗噪性。 FunctionMAX 系列板对板连接器可在多种环境中提供卓越的性能。 ### 0.5mm Board to Board - Hirose FX10Hirose FunctionMAX FX10 0.5mm 堆叠连接器，不带接地板FunctionMAX FX10 0.5 mm 高速 15+Gbit/s SMT 板对板堆叠连接器的设计可满足工业市场的要求，具有最大功能。 FunctionMAX FX10 连接器可提供电气接口，用于 OIF 100G 长距 DWDM 传输模块 (MSA-100GLH)。 金属安装配件位于连接器两端，帮助增加印刷电路板固定和提供额外焊接强度。 还配有路标，帮助对齐和将连接器固定至印刷电路板。### 特点和优势紧凑的 0.5 mm 节距，特别适合在高密度应用中使用 高速性能 15+Gbit/s 金属紧固件，用于提高印刷电路板固定程度 路标，用于准确的印刷电路板校准和固定 堆叠高度为 4mm 至 13mm ### 应用紧凑的 0.5 mm 节距使这些 FunctionMAX FX10 堆叠连接器特别适合用于高密度印刷电路板应用。 其他应用包括医疗设备、工业控制器、工业电动机、服务器、测量设备、智能仪表、基站收发器和 PLC ### FunctionMAX 品牌FunctionMAX 板对板连接器设计用于满足工业市场内对先进技术的要求，并且可以提供高性能和最大功能。 FunctionMAX 系列包括具有浮动设计的连接器和具有高速传输速率的连接器。 高传输速率连接器具有基于差分传输系统的设计，并且可以提供高速信号和出色的抗噪性。 FunctionMAX 系列板对板连接器可在多种环境中提供卓越的性能。 ### 0.5mm Board to Board - Hirose FX10
数据手册 --
制造商 Hirose Electric (广濑) Hirose Electric (广濑)
分类 板对板连接器板对板连接器
安装方式 Surface Mount Surface Mount
封装 SMD ThroughHole
触点数 168 168
极性 Male Male
触点电镀 Gold Gold
额定电流 300 mA 300 mA
绝缘电阻 100MΩ @100VDC 100MΩ @100VDC
排数 2 2
针脚数 168 168
接触电阻 <60mΩ @100mA <60mΩ @100mA
额定电压 50 VAC 50 VAC
额定电流(Max) 0.3 A -
额定电压(Max) 50 VAC -
接触电阻(Max) 60 mΩ -
长度 49.1 mm 49.1 mm
宽度 5.9 mm 5.9 mm
高度 4.5 mm 3.5 mm
封装 SMD ThroughHole
外壳颜色 Beige Beige
触点材质 Phosphor Bronze Phosphor Bronze
工作温度 -55℃ ~ 85℃ -55℃ ~ 85℃
产品生命周期 Active Active
包装方式 Tray Tray
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC
REACH SVHC版本 2014/06/16 -
