对比图

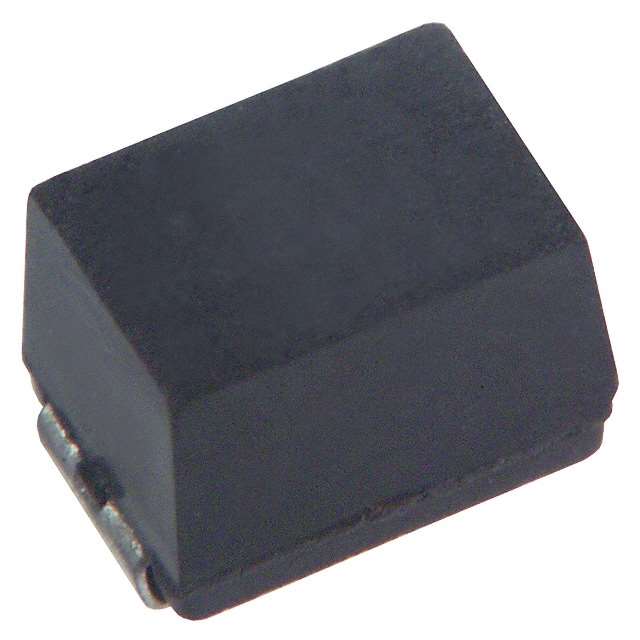

型号 CM453232-271JL PM40-271K ELJ-FB271JF
描述 1812 270uH ±5% 92mA1812 270uH ±10% 92mAInductor General Purpose Chip Molded Wirewound 270uH 5% 100kHz 40Q-Factor Ferrite 80mA 14Ω DCR 1812 T/R
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Panasonic (松下)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 2 2
封装(公制) 4532 4832 4532
封装 1812 1812 1812
额定电流 92.0 A 92 mA 80 mA
容差 - ±10 % ±5 %
电感 270 µH 271 µH 270 µH
自谐频率 4.00 MHz 3 MHz 4.1 MHz
Q值 40.0 30.0 40.0
屏蔽 - - No
电感公差 ±10 % ±10 % ±5 %
测试频率 796 kHz 796 kHz 100 kHz
电阻(DC） 12 Ω ≤18 Ω ≤14 Ω
电阻(DC Max) 12 Ω 18 Ω 14 Ω
额定电流(DC) 92 mA - -
工作温度(Max) 125 ℃ - -
工作温度(Min) -40 ℃ - -
长度 4.5 mm 4.50 mm 4.5 mm
宽度 3.2 mm 3.20 mm 3.2 mm
高度 3.4 mm 3.20 mm 3.2 mm
封装(公制) 4532 4832 4532
封装 1812 1812 1812
工作温度 -40℃ ~ 100℃ -55℃ ~ 125℃ -20℃ ~ 85℃
产品生命周期 Active Obsolete Unknown
包装方式 Tape & Reel (TR) - Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
REACH SVHC版本 2016/06/20 - -
ECCN代码 - - EAR99
HTS代码 - - 8504508000
