对比图
型号 ECA-1JHG100 EKMG630ELL100ME11D SEK100M063ST

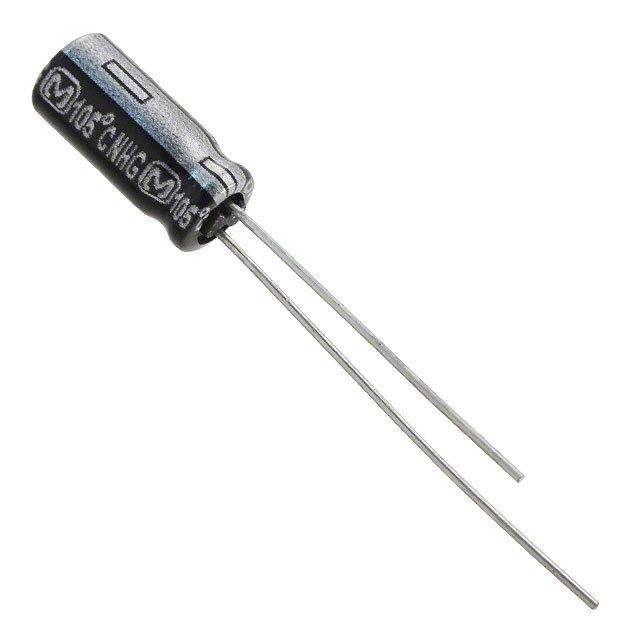

描述 PANASONIC ELECTRONIC COMPONENTS ECA-1JHG100 铝电解电容, AEC-Q200 NHG系列, 10 µF, ± 20%, 63 V, 5 mm, 径向引线UNITED CHEMI-CON EKMG630ELL100ME11D 铝电解电容； 10uFCORNELL DUBILIER SEK100M063ST 铝电解电容 10uF, 63V, 20%, 径向引线
数据手册 ---
制造商 Panasonic (松下) Chemi-Con (贵弥功) Dubilier
分类 铝电解电容铝电解电容铝电解电容
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 Radial, CAN Radial, CAN Radial, CAN
引脚间距 2 mm 2 mm 2 mm
额定电压(DC) 63.0 V 63.0 V 63.0 V
电容 10 µF 10 µF 10 µF
容差 ±20 % ±20 % ±20 %
纹波电流 46 mA 46 mA 55 mA
纹波电流(高频) 46mA @120Hz 46mA @120Hz -
纹波电流(低频) 92mA @100kHz 82.8mA @100kHz -
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压 63 V 63 V 63 V
等效串联电阻(ESR) - - 13.27 Ω
长度 11.0 mm 11.0 mm -
高度 11 mm 11 mm 11 mm
直径 5.00 mm 5.00 mm 5.00 mm
封装 Radial, CAN Radial, CAN Radial, CAN
引脚间距 2 mm 2 mm 2 mm
介质材料 Aluminum Electrolytic Aluminum Electrolytic Aluminum Electrolytic
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Unknown Active -
包装方式 Bulk Bulk Cut Tape (CT)
寿命（小时） 1000h @105℃ 1000h @105℃ 2000h @105℃
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/06/15 - 2015/12/17
HTS代码 8532220020 8532220020 -
ECCN代码 EAR99 - -
