对比图

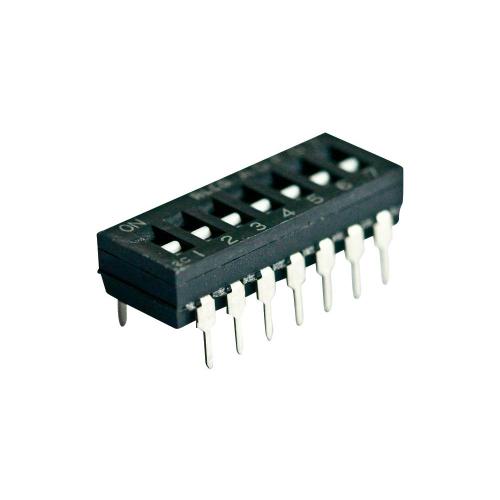

型号 ADF0804 SDA08H1BD 1-1825002-3
描述 TE CONNECTIVITY / ALCOSWITCH ADF0804 开关, DIP, AD系列, SPSTC & K COMPONENTS SDA08H1BD DIP / SIP开关, SDA系列, SPST, 通孔安装, 8 电路, DIP非密封, 24 VDCTE CONNECTIVITY 1-1825002-3 DIP / SIP开关, SPST, 通孔安装, 8 电路, DIP, 24 V
数据手册 ---
制造商 Alcoswitch C&K Components TE Connectivity (泰科)
分类 DIP/SIPDIP/SIPDIP/SIP
安装方式 Through Hole Through Hole Through Hole
引脚数 - - 8
封装 - DIP DIP
引脚间距 2.54 mm - -
触点电镀 - - Gold, Gold over Nickel
额定电压(DC) - 24 V 24 V
额定电流 - - 100 mA
触点类型 SPST SPST SPST
电路数 8 8 8
易燃性等级 - - UL 94 V-0
针脚数 8 8 8
触点额定电流 - - 1 A
额定电流(Max) - 0.1A @5VDC 0.1A @24VDC
工作温度(Max) - 85 ℃ 85 ℃
工作温度(Min) - -40 ℃ -30 ℃
额定电压 - 24 VDC 24 VDC
额定电压(DC Max) 24 V 24 V 24 V
接触电阻(Max) 50 mΩ 50 mΩ 50 mΩ
方向 Vertical - -
长度 22.3 mm 22.26 mm 22.3 mm
宽度 22.3 mm 7.5 mm 8.38 mm
高度 4.25 mm 5.8 mm 4.81 mm
封装 - DIP DIP
引脚间距 2.54 mm - -
外壳颜色 - - Black
触点材质 Copper Alloy Beryllium Copper Copper Alloy
工作温度 -30℃ ~ 85℃ -40℃ ~ 85℃ -30℃ ~ 85℃
产品生命周期 Unknown Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 - - Compliant
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2016/06/20 2015/06/15
ECCN代码 EAR99 EAR99 EAR99
HTS代码 8536509032 8536509065 8536509032
