对比图

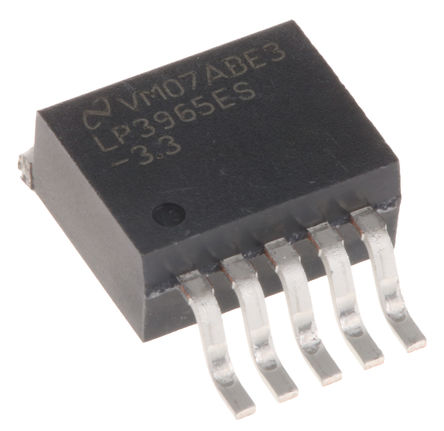

型号 LP3965ES-3.3/NOPB LP3966ES-3.3/NOPB LP3965ESX-3.3/NOPB
描述 TEXAS INSTRUMENTS LP3965ES-3.3/NOPB 固定电压稳压器, LDO, 2.5V至7V, 380mV压差, 3.3V输出, 1.5A输出, TO-263-5LDO（低压降）线性稳压器，3A，Texas Instruments### LDO（低压降）线性稳压器，Texas Instruments低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。具有感应和使能功能的 1.5A、低压降稳压器 5-DDPAK/TO-263 -40 to 125
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 5 5 6
封装 TO-263-6 TO-263-6 TO-263-6
输出接口数 1 1 1
输出电压 3.3 V 3.3 V 3.3 V
输出电流 1.5 A 3 A 1.5 A
供电电流 9mA ~ 15mA 9mA ~ 15mA 9mA ~ 15mA
静态电流 4.00 mA 5.00 mA 4.00 mA
输出电容类型 Ceramic Ceramic Ceramic
跌落电压 380 mV 800 mV 0.38V @1.5A
调节输出数 1 1 1
输入电压(Max) 7 V 7 V 7 V
输入电压(Min) 2.5 V 2.5 V 2.5 V
输出电压(Min) 3.3 V 3.3 V 3.3 V
输出电流(Max) 1.5 A 3 A 1.5 a
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
精度 ±1.5 % ±1.5 % ±1.5 %
输入电压 ≤7 V ≤7 V ≤7 V
额定电流 1.50 kA 3.00 kA -
容差 - ±3 % -
输入电压(DC) 7.00V (max) 7.00V (max) -
针脚数 5 - -
封装 TO-263-6 TO-263-6 TO-263-6
长度 10.16 mm 10.16 mm -
宽度 8.64 mm 8.64 mm -
高度 4.57 mm 4.57 mm -
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tube Each Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/06/15 - -
ECCN代码 - EAR99 -
