对比图

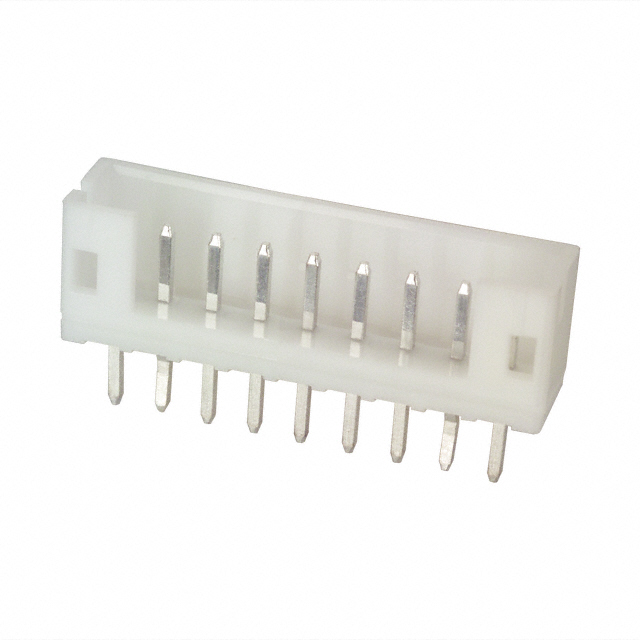

型号 B9B-PH-K-S(LF)(SN) S9B-PH-SM4-TB(LF)(SN) B9B-PH-K-S
描述 JST (JAPAN SOLDERLESS TERMINALS) B9B-PH-K-S(LF)(SN) 线至板连接器, 顶部进入, PH系列, 9 触点, 针座, 2 mm, 通孔安装, 1 排JST (JAPAN SOLDERLESS TERMINALS) S9B-PH-SM4-TB(LF)(SN) 线至板连接器, 侧部进入, PH系列, 9 触点, 针座, 2 mm, 表面安装 , 1 排CONN HEADER PH TOP 9POS 2MM
数据手册 ---
制造商 JST (日本压着端子) JST (日本压着端子) JST (日本压着端子)
分类 线对板连接器线对板连接器插头插座
安装方式 Through Hole Surface Mount Through Hole
封装 - - -
引脚间距 2.00 mm 2.00 mm 2.00 mm
触点数 9 9 9
极性 Male Male Male
触点电镀 Tin Tin Tin Lead
额定电压(AC) 100 V 100 V -
额定电流 2 A 2 A 2 A
绝缘电阻 >1000 MΩ 1.00 GΩ -
排数 1 1 1
针脚数 9 9 9
接触电阻 10.0 mΩ - -
额定电流(Max) 2 A 2 A -
额定电压 100 V 100 V 100 V
接触电阻(Max) 20 mΩ 20 mΩ -
易燃性等级 - UL 94 V-0 -
长度 19.9 mm 21.9 mm 8.45 mm
宽度 4.5 mm 7.6 mm 4.50 mm
高度 6 mm 5.5 mm 6.00 mm
封装 - - -
引脚间距 2.00 mm 2.00 mm 2.00 mm
外壳颜色 White Ivory Natural
颜色 Natural White Natural
触点材质 Brass Brass Brass
材质 Polyamide (PA) - -
工作温度 -25℃ ~ 85℃ -25℃ ~ 85℃ -25℃ ~ 85℃
外壳材质 Nylon Nylon Nylon
产品生命周期 Active Active Obsolete
包装方式 Bulk Tape & Reel (TR) Bulk
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/12/17 2015/12/17 -
