对比图

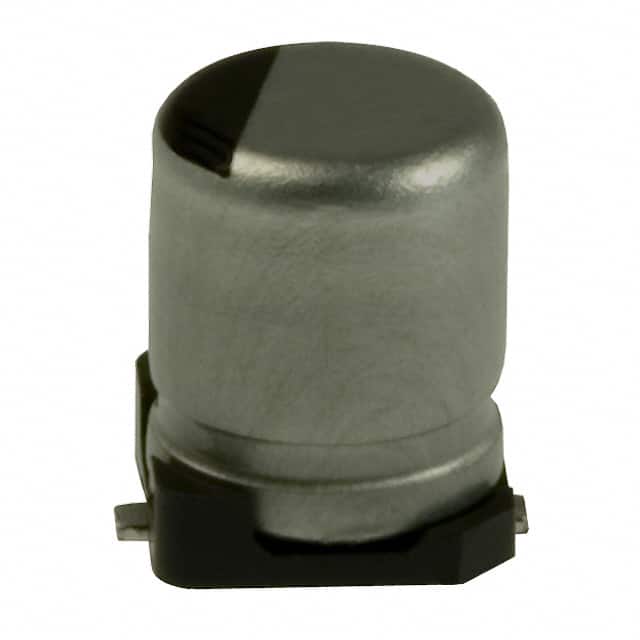

型号 EEEHB1HR47AR EEEHC1HR47R NACER47M50V4X5.5TR15F
描述 HB 系列Panasonic HB 系列 V 型电解电容器在 +105°C 条件下的耐受性可达 2000 小时。 这些表面安装电容器为薄型。符合 AEC-Q200 规格（可能略有偏差） 此系列中的一些电容器可耐受高回流温度 高波纹电流 高可靠性 低阻抗 长寿命 表面安装 ### 应用Panasonic HB 系列型 V 电解电容器符合 AEC-Q200 规格，适用于汽车应用。 这些 Panasonic 电解电容器推荐用于电源、反相器、电动机驱动器、测量仪器、HEMS、BEMS 和 FEM 中的工业基础设施。 其他合适的应用包括：ICT 应用，如 PC、基站、数据中心、非接触式充电。 HB 系列 V 型铝电容器可用于家用电器，包括空调、白色家电和家庭信息电器。 其他应用包括照明、医疗设备、OA 设备、电动工具和电源管理、安全、汽车应用中的信息娱乐和舒适性附件。 电容容差 (%) | 20 ---|--- 温度范围 (°C) | \- 40 至 +105 泄漏电流 | 0.01CV 或 3μA（以较大值为准） 105°C 条件下预期寿命（小时） | 2000 尺寸（毫米） --- 外壳代码 | A | B 最大值 | I | P | W B | 4.3 | 5.5 | 1.8 | 1.0 | 0.65 ±0.1 C | 5.3 | 6.5 | 2.2 | 1.5 | 0.65 ±0.1 D | 6.6 | 7.8 | 2.6 | 1.8 | 0.65 ±0.1 E | 8.3 | 9.5 | 3.4 | 2.2 | 0.65 ±0.1 F | 8.3 | 10 | 3.4 | 3.1 | 0.9 ±0.2 G | 10.3 | 13 | 3.5 | 4.6 | 0.9 ±0.2 Test conditions --- Ripple current (max.) quoted at 120 Hz and at max. operating temperature | D.F. Max. | 120 Hz +20°C, Tan Delta: 120 Hz, I+20°C Impedance | @100 kHz Dia. | +/- 0.5 mm Length | +0.1/-0.2 mm ### 表面安装 105°C 系列HC 系列Panasonic HC 系列 V 型电解电容器在 +105°C 条件下的耐受性可达 3000 至 5000 小时，取决于盒体尺寸。 这些电解质电容器具有长使用寿命。符合 AEC-Q200 规格（可能略有偏差） 高波纹电流 高可靠性 低阻抗 长寿命 表面安装 ### 应用Panasonic HC 系列型 V 电解电容器符合 AEC-Q200 规格，适用于汽车应用。 这些 Panasonic 电解电容器推荐用于测量仪器、电动机驱动器、电源、反相器、HEMS、BEMS 和 FEM 中的工业基础设施。 其他合适的应用包括：ICT 应用，如 PC、基站、数据中心、非接触式充电。 HC 系列 V 型铝电容器可用于家用电器，包括空调、白色家电和家庭信息电器。 其他应用包括 OA 设备、照明、医疗设备、电动工具和电源管理、安全、汽车应用中的信息娱乐和舒适性附件。 尺寸 (mm) --- 外壳代码 | A | B 最大值 | I | P | W B | 4.3 | 5.5 | 1.8 | 1 | 0.35 ±0.2 C | 5.3 | 6.5 | 2.2 | 1.5 | 0.35 ±0.2 D | 6.6 | 7.8 | 2.6 | 1.8 | 0.35 ±0.2 D8 | 6.6 | 7.8 | 2.6 | 1.8 | 0.35 ±0.2 F | 8.3 | 10 | 3.4 | 3.1 | 0.7 ±0.2 G | 10.3 | 12 | 3.5 | 4.6 | 0.7 ±0.2 ### 表面安装 105°C 系列470nF ±20% 50V 5.5mA Φ4mm
数据手册 ---
制造商 Panasonic (松下) Panasonic (松下) NIC
分类 电容电容铝电解电容
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 2 -
封装 - SMD -
额定电压(DC) - 50.0 V 50 V
电容 470 nF 470 nF 0.47 µF
容差 ±20 % ±20 % ±20 %
纹波电流 5 mA 5 mA 5.5 mA
工作温度(Max) 105 ℃ 105 ℃ -
工作温度(Min) -40 ℃ -40 ℃ -
额定电压 - 50 V -
等效串联电阻(ESR) - - 353 Ω
产品系列 - - NACE
高度 5.8 mm 5.8 mm 5.5 mm
直径 - 4.00 mm Φ4mm
封装 - SMD -
介质材料 - Aluminum Electrolytic -
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -40℃ ~ 85℃
产品生命周期 Unknown Unknown Active
包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)
最小包装 - 2000 -
寿命（小时） 2000 h 3000 h 2000 h
RoHS标准 RoHS Compliant RoHS Compliant
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/06/15 -
含铅标准 Lead Free - -
