对比图

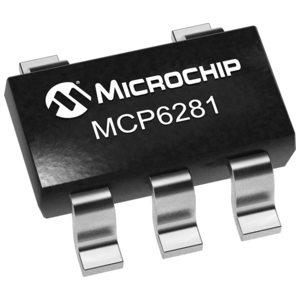

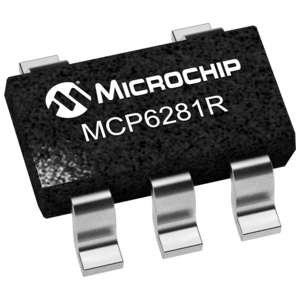

型号 MCP6281RT-E/OT MCP6281T-E/OT OPA347NA/250
描述 MCP6281/6282/6283/6284/6285 运算放大器### 运算放大器，MicrochipMICROCHIP MCP6281T-E/OT 运算放大器, 单路, AEC-Q100, 5 MHz, 1个放大器, 2.5 V/µs, 2.2V 至 5.5V, SOT-23, 5 引脚TEXAS INSTRUMENTS OPA347NA/250 运算放大器, 单路, 350 kHz, 1个放大器, 0.17 V/µs, 2.3V 至 5.5V, SOT-23, 5 引脚
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) TI (德州仪器)
分类 运算放大器运算放大器运算放大器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 5 5 5
封装 SOT-23-5 SOT-23-5 SOT-23-5
工作电压 2.2V ~ 5.5V 2.2V ~ 5.5V 2.3V ~ 5.5V
供电电流 450 µA 450 µA 20 µA
电路数 1 1 1
通道数 1 1 1
针脚数 - 5 5
共模抑制比 70 dB 70 dB 70dB ~ 80dB
输入补偿漂移 1.70 µV/K 1.70 µV/K 3.00 µV/K
带宽 5 MHz 5 MHz 350 kHz
转换速率 2.50 V/μs 2.50 V/μs 170 mV/μs
增益频宽积 5 MHz 5 MHz 350 kHz
输入补偿电压 3 mV 3 mV 2 mV
输入偏置电流 1 pA 1 pA 0.5 pA
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -55 ℃
增益带宽 5 MHz 5 MHz 0.35 MHz
共模抑制比(Min) 70 dB 70 dB 54 dB
电源电压 2.2V ~ 5.5V 2.2V ~ 6V 2.3V ~ 5.5V
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 2.2 V 2.2 V 2.5 V
电源电压(DC) 2.20V (min) 2.20V (min) -
输出电流 ≤30 mA 25 mA -
静态电流 570 µA 570 µA -
长度 3.1 mm 3.1 mm 2.9 mm
宽度 1.8 mm 1.8 mm 1.6 mm
高度 1.3 mm 1.3 mm 1.15 mm
封装 SOT-23-5 SOT-23-5 SOT-23-5
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/06/15
