对比图

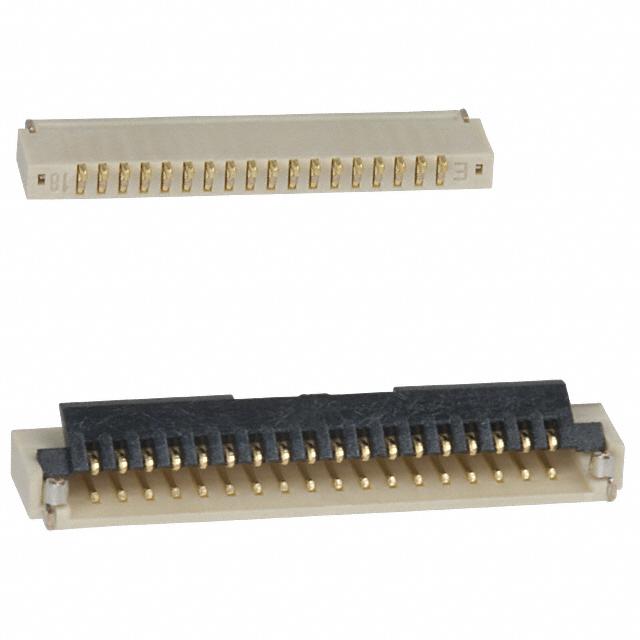

型号 FH19SC-18S-0.5SH(05) FH19SC-18S-0.5SH(99) XF2M-1815-1A
描述 HIROSE(HRS) FH19SC-18S-0.5SH(05) 连接器, FFC/ FPC板, FH19SC系列, 18 触点, 插座, 0.5 mm, 表面安装 , 底部连接器, FFC/ FPC板, ZIF, 0.5 mm, 18 触点, 插座, FH19SC Series, 表面安装 , 底部OMRON ELECTRONIC COMPONENTS XF2M-1815-1A 连接器, FFC/FPC
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Omron (欧姆龙)
分类 连接器连接器连接器
安装方式 Surface Mount Surface Mount Surface Mount
封装 - - SMD
引脚间距 500 µm - 500 µm
引脚数 18 - -
触点数 18 18 18
极性 Female Female Female
触点电镀 Gold Gold Gold
额定电流 0.5 A 0.5 A 500 mA
排数 1 1 1
针脚数 18 18 18
拔插次数 20 20 20
额定电流(Max) 0.5 A - 0.5 A
工作温度(Max) 85 ℃ - 85 ℃
工作温度(Min) -55 ℃ - -30 ℃
额定电压 50 V 50 V 50 V
接触电阻(Max) 100 mΩ - 50 mΩ
绝缘电阻 >500MΩ @100VDC - -
接触电阻 <100mΩ @1mA - -
额定电压(Max) 50 VAC - -
长度 11 mm - 13.1 mm
宽度 3 mm - 5.9 mm
高度 0.93 mm - 2.1 mm
封装 - - SMD
引脚间距 500 µm - 500 µm
外壳颜色 Beige Beige Natural
触点材质 Phosphor Bronze Phosphor Bronze Copper Alloy
工作温度 -55℃ ~ 85℃ -55℃ ~ 85℃ -30℃ ~ 85℃
外壳材质 Plastic - Plastic
产品生命周期 Obsolete Active Obsolete
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2014/06/16 2016/06/20 -
ECCN代码 EAR99 - EAR99
HTS代码 - - 8536694040
