对比图
型号 C4520X7R3A102K130KA C4520X7R3D102K130KA C4520X7R3A102M130KA
描述 C 系列 1808 0.001 uF 1 kV ±10 % 容差 X7R 表面贴装 多层 陶瓷电容TDK C4520X7R3D102K130KA 多层陶瓷电容器, 表面贴装, C系列, 1000 pF, ± 10%, X7R, 2 kV, 1808 [4520 公制]1808 1nF ±20% 1000V X7R
数据手册 ---
制造商 TDK (东电化) TDK (东电化) TDK (东电化)
分类 陶瓷电容陶瓷电容电容
安装方式 Surface Mount Surface Mount Surface Mount
封装(公制) 4520 4520 4520
封装 1808 1808 1808
引脚数 2 2 -
额定电压(DC) 1.00 kV 2 kV 1000 V
电容 1000 pF 1000 pF 0.001 µF
容差 ±10 % ±10 % ±20 %
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压 1000 V 2 kV 1000 V
绝缘电阻 10 GΩ 10 GΩ -
电介质特性 X7R X7R -

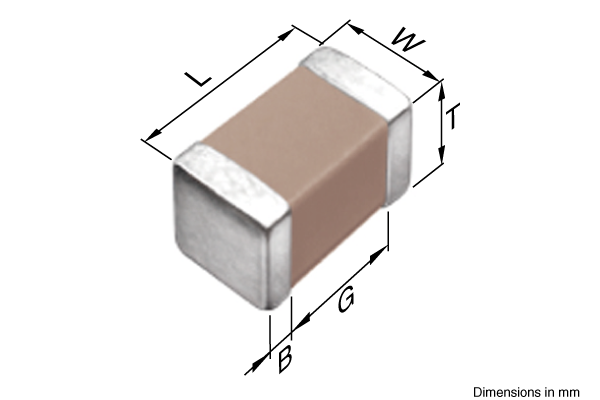

长度 4.5 mm
宽度 2 mm 2 mm
高度 1.3 mm 1.3 mm 1.3 mm
封装(公制) 4520 4520 4520
封装 1808 1808 1808
厚度 2.0 mm - -
材质 X7R/-55℃~+125℃ X7R/-55℃~+125℃ X7R/-55℃~+125℃
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
温度系数 - ±15 % -
产品生命周期 Active Not Recommended for New Design Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
最小包装 1000 1000 1000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 2015/06/15 2015/06/15 -
