对比图

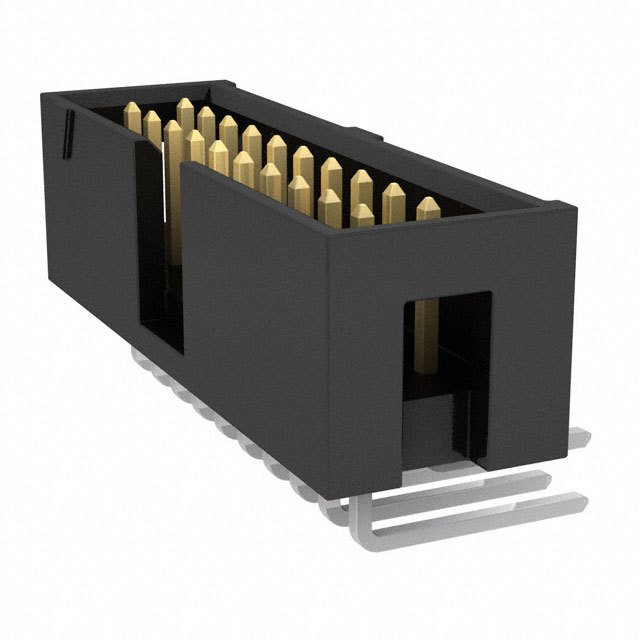

型号 TSS-110-04-G-D-RA TSS-110-04-S-D-RA 90130-3220
描述 SAMTEC TSS-110-04-G-D-RA Wire-To-Board Connector, 2.54mm, 20Contacts, Header, TSS Series, Through Hole, 2RowsConn Shrouded Header HDR 20POS 2.54mm Solder RA Thru-Hole TubeMOLEX 90130-3220 线至板连接器, 直角, C-Grid III 90130系列, 20 触点, 针座, 2.54 mm, 通孔安装, 2 排
数据手册 ---
制造商 Samtec (申泰电子) Samtec (申泰电子) Molex (莫仕)
分类 线对板连接器连接器线对板连接器
安装方式 Through Hole Solder Through Hole
引脚间距 - - 2.54 mm
触点数 20 20 20
极性 Male Male Male
触点电镀 Gold - Gold
额定电压(DC) - - 350 V
额定电压(AC) - - 350 V
额定电流 3 A 3 A 3 A
绝缘电阻 - 5000 MΩ 5.00 GΩ
排数 2 2 2
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Not Low Halogen
方向 - - Right Angle
电路数 - - 20
易燃性等级 - - UL 94 V-0
针脚数 20 20 20
接触电阻 - - 20.0 mΩ
拔插次数 - - 100
额定电流(Max) - 3A/触头 3A/触头
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -55 ℃ -55 ℃
额定电压 - - 350VAC, 350VDC
长度 - - 28.12 mm
宽度 - - 9.75 mm
高度 - 9.27 mm 10.9 mm
引脚间距 - - 2.54 mm
外壳颜色 Black - Black
颜色 - - Black
触点材质 Phosphor Bronze Phosphor Bronze Brass
材质 - - Polyester
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
外壳材质 - - Polyester
产品生命周期 Active Active Active
包装方式 - Tube Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 无铅 无铅 Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/06/15 - -
