对比图

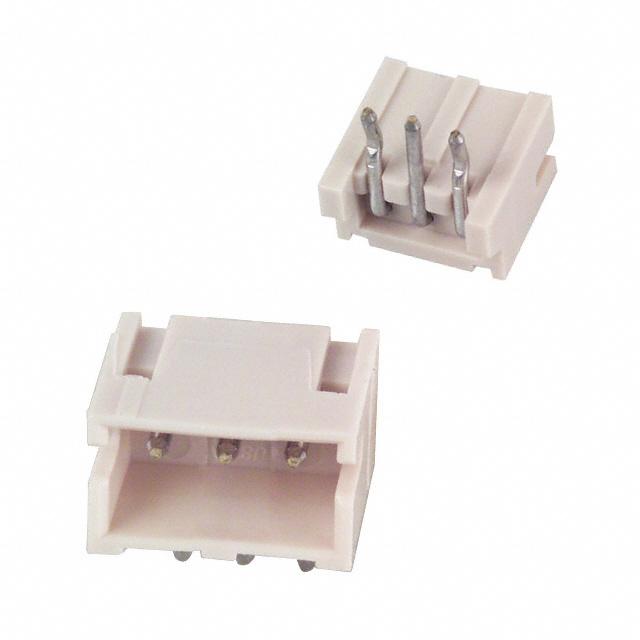

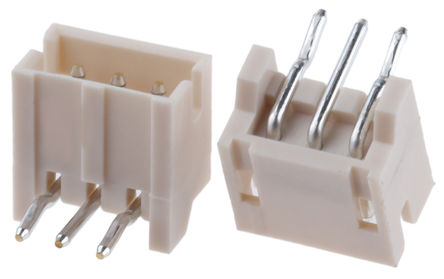

型号 S3B-ZR S3B-ZR(LF)(SN)
描述 Socket; wire-board; male; ZH; 1.5mm; PIN:3; THT; 50V; 1A; -25÷85℃JST (JAPAN SOLDERLESS TERMINALS) S3B-ZR(LF)(SN) 线至板连接器, 侧部进入, ZH系列, 3 触点, 针座, 1.5 mm, 通孔安装, 1 排
数据手册 --
制造商 JST (日本压着端子) JST (日本压着端子)
分类 板对板连接器线对板连接器
安装方式 Through Hole Through Hole
封装 - P=1.5mm
引脚间距 1.50 mm 1.50 mm
引脚数 3 -
触点数 3 3
极性 Male Male
触点电镀 Tin Lead Tin
额定电压(AC) - 50.0 V
额定电流 1 A 1 A
绝缘电阻 - 500 MΩ
排数 1 1
易燃性等级 - UL 94 V-0
针脚数 3 3
接触电阻 - 20.0 mΩ
额定电流(Max) - 1 A
额定电压 50 V 50 V
接触电阻(Max) - 30 mΩ
方向 Horizontal -
长度 6 mm 6.00 mm
宽度 6 mm 4.60 mm
高度 3.7 mm 3.7 mm
封装 - P=1.5mm
引脚间距 1.50 mm 1.50 mm
外壳颜色 Natural Ivory
颜色 Natural Natural
触点材质 Brass Brass
材质 - Polyamide (PA)
工作温度 -25℃ ~ 85℃ -25℃ ~ 85℃
外壳材质 Nylon Nylon
产品生命周期 Obsolete Active
包装方式 Bulk Tape & Reel (TR)
RoHS标准 Non-Compliant Non-Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC标准 - No SVHC
REACH SVHC版本 - 2015/12/17
