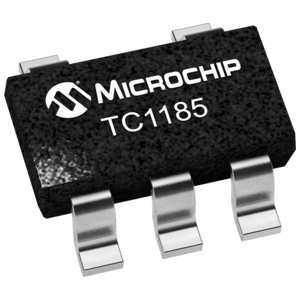

TC1185-3.6VCT713和TC1185-3.3VCT713

对比图

型号 TC1185-3.6VCT713 TC1185-3.3VCT713 TC1185-3.6VCT

描述 TC1185系列 150mA 3.6V CMOS LDO 具有关断和参考旁路功能-SOT-23-5MICROCHIP  TC1185-3.3VCT713  固定电压稳压器, LDO, 2.7V至6V, 270mV压差, 3.3V输出, 150mA输出, SOT-23-5LDO Regulator Pos 3.6V 0.15A Automotive 5Pin SOT-23

数据手册 ---

制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)

分类 稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount -

引脚数 5 5 -

封装 SOT-23-5 SOT-23-5 SOT-23-5

工作电压 - 2.7V ~ 6V -

输出接口数 1 1 -

输入电压(DC) 2.70V (min) 2.70V (min) -

输出电压 3.6 V 3.3 V -

输出电流 150 mA 150 mA -

供电电流 - 80 μA -

针脚数 - 5 -

耗散功率 - 318 mW -

静态电流 50.0 µA 50.0 µA -

输出电容类型 Tantalum Tantalum -

跌落电压 0.27V @150mA 270 mV -

输入电压(Max) 6 V 6 V -

输入电压(Min) 2.7 V 2.7 V -

输出电压(Min) - 3.3 V -

输出电流(Max) - 150 mA -

工作温度(Max) 125 ℃ 125 ℃ -

工作温度(Min) -40 ℃ -40 ℃ -

精度 ±0.5 % ±0.5 % -

输入电压 ≤6 V 6 V -

长度 3.1 mm 3.1 mm -

宽度 1.8 mm 1.8 mm -

高度 1.3 mm 1.3 mm -

封装 SOT-23-5 SOT-23-5 SOT-23-5

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -

产品生命周期 Active Active Unknown

包装方式 Tape & Reel (TR) Tape & Reel (TR) -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/12/17 -

ECCN代码 - EAR99 -

HTS代码 - 8542390001 -

香港进出口证 - NLR -
