179228-5和PHR-5

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 179228-5 PHR-5

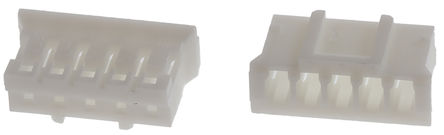

描述 TE Connectivity 2.0mm 插座外壳 - CT 系列CT 系列插座式电缆安装夹连接器外壳,带 2.0mm 中心线。 这些 CT 插座外壳由 UL 94V-0 级、白色 66 尼龙制成,并且接受 22-30 AWG 的电线尺寸范围。 有关合适的配接产品,请参见库存号 680-1641 和 683-1838(典型)。 有关合适的触点,请参见典型库存号 680-5104 和 680-5094。### TE Connectivity CT Connector 系统Tyco Electronics 的 TE Connectivity CT 互连解决方案,用于微型线到板和线到线连接。 提供 1.5 mm 和 2.0 mm 节距两种型号,这是一个用于制作线束的共用端接连接器系统。 2 种端接方法:IDC,压接 散线互连 电路范围 2-30 AWG 22∼30 纽结,用于自锁在木板上 应用包括: 商业设备 工业机器 PC 打印机 传真 C-TV 音频 空调 有信号或电源线路的任何地方JST (JAPAN SOLDERLESS TERMINALS)  PHR-5  线至板连接器, PH系列, 5 触点, 插座, 2 mm, 5 排

数据手册 --

制造商 TE Connectivity (泰科) JST (日本压着端子)

分类 连接器外壳连接器外壳

基础参数对比

引脚数 5 5

封装 - DIP

引脚间距 2.00 mm 2.00 mm

触点数 5 5

极性 Female Female

触点电镀 Tin Tin

额定电流 - 2 A

绝缘电阻 - 1000 MΩ

排数 1 1

易燃性等级 UL 94 V-0 UL 94 V-0

针脚数 5 5

额定电流(Max) 4A/触头 2 A

工作温度(Max) 105 ℃ 85 ℃

工作温度(Min) -30 ℃ -25 ℃

额定电压 - 100 V

额定电压(AC) 125 V -

长度 12 mm 11.8 mm

宽度 4.6 mm 6.85 mm

高度 6.6 mm 6.85 mm

封装 - DIP

引脚间距 2.00 mm 2.00 mm

外壳颜色 Natural White

颜色 Natural Natural

触点材质 Phosphor Bronze Phosphor Bronze

材质 Nylon Nylon

外壳材质 Thermoplastic Nylon

工作温度 -30℃ ~ 105℃ -

产品生命周期 Active Active

包装方式 Bulk Box

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC

ELV标准 Compliant -

REACH SVHC版本 2015/06/15 -

HTS代码 8538906000 8536698000

ECCN代码 EAR99 -
