对比图

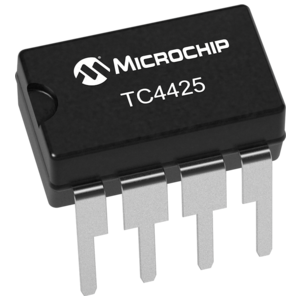

型号 UCC27325PE4 UCC27425P TC4425EPA
描述 双4 - A峰值高速低侧功率MOSFET驱动器 Dual 4-A Peak High-Speed Low-Side Power-MOSFET DriversMOSFET & IGBT Drivers, 3A to 5A, Texas InstrumentsTexas Instruments 专用栅极驱动器 IC 系列适用于 MOSFET 和 IGBT 应用。 设备可提供适合与 MOSFET 和 IGBT 电源设备兼容的高电流输出，且提供各种配置和封装类型。### MOSFET & IGBT 驱动器，Texas Instruments3A双高速功率MOSFET驱动器 3A Dual High-Speed Power MOSFET Drivers
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) Microchip (微芯)
分类 电源管理FET驱动器FET驱动器
安装方式 Through Hole Through Hole Through Hole
引脚数 8 8 8
封装 PDIP-8 PDIP-8 PDIP-8
上升/下降时间 20ns, 15ns 20ns, 15ns 23ns, 25ns
输出接口数 2 2 2
耗散功率 0.78 W 350 mW 0.73 W
上升时间 40 ns 20 ns 35 ns
下降时间 40 ns 15 ns 35 ns
下降时间(Max) 40 ns 40 ns 35 ns
上升时间(Max) 40 ns 40 ns 35 ns
工作温度(Max) 125 ℃ 105 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 780 mW 350 mW 730 mW
电源电压 4.5V ~ 15V 4V ~ 15V 4.5V ~ 18V
电源电压(Min) 4.5 V 4 V -
电源电压(DC) - 15.0V (max) 4.50V (min)
输出电流 - 4 A -
电源电压(Max) - 15 V -
供电电流 - - 2.50 mA
封装 PDIP-8 PDIP-8 PDIP-8
长度 - 9.81 mm -
宽度 - 6.35 mm -
高度 - 4.57 mm -
工作温度 -55℃ ~ 150℃ (TJ) -40℃ ~ 105℃ -40℃ ~ 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 EAR99 - EAR99
