对比图

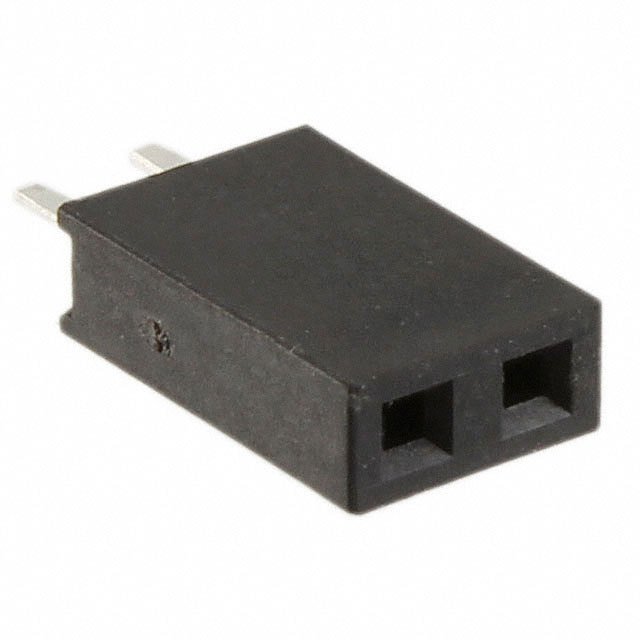

型号 M20-7820242 M20-7820246 SSW-102-01-G-S
描述 集管和线壳 2 PIN SIL VERTICAL SOCKET GOLD+TINHARWIN M20-7820246 板至板连接, M20系列, 2 触点, 插座, 2.54 mm, 通孔安装, 1 排SAMTEC SSW-102-01-G-S 板至板连接, 单路, SSW系列, 2 触点, 插座, 2.54 mm, 通孔安装, 1 排
数据手册 ---
制造商 Harwin Harwin Samtec (申泰电子)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 - 2.54 mm 2.54 mm
触点数 2 2 2
极性 Female Female Female
触点电镀 - Tin Gold
额定电流 3 A 3 A 5.7A/触头
绝缘电阻 - 1 MΩ -
排数 1 1 1
针脚数 2 2 2
接触电阻 - 15 mΩ 10.0 mΩ
拔插次数 - 50 100
工作温度(Max) - 105 ℃ 125 ℃
工作温度(Min) - -40 ℃ -55 ℃
额定电压 1000 V 1000 V 550 VAC
额定电流(Max) - - 4.7A/触头
额定电压(Max) - - 550 VAC
接触电阻(Max) - - 10 mΩ
长度 - 5.48 mm 5.59 mm
宽度 - 2.5 mm 2.41 mm
高度 - 8.5 mm 8.51 mm
封装 - - -
引脚间距 - 2.54 mm 2.54 mm
外壳颜色 Black Black Black
颜色 Black Black Black
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -55℃ ~ 125℃
外壳材质 - - Plastic
产品生命周期 Active Active Active
包装方式 - Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/12/17 2015/06/15
