对比图

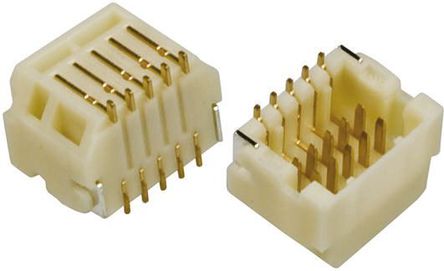

型号 SM20B-SRDS-G-TF(LF)(SN) DF20F-20DP-1H(50) SM20B-SRDS-G-TF
描述 JST (JAPAN SOLDERLESS TERMINALS) SM20B-SRDS-G-TF(LF)(SN) 线至板连接器, SHD系列, 20 触点, 针座, 1 mm, 表面安装 , 2 排Double Row Right angle Pin headerBeige pin headers, Polyamide UL94V-0 Metal fitting ### 1.0mm 双排连接器 - Hirose DF20板到线连接器系列，1 mm 的触点节距，薄型设计带有一个匹配高度超过 5.8 mm 的印刷电路板，机制可防止错误插入SHD 1mm 2x10P 卧贴
数据手册 ---
制造商 JST (日本压着端子) Hirose Electric (广濑) JST (日本压着端子)
分类 线对板连接器线对板连接器连接器与适配器
安装方式 Surface Mount Surface Mount Surface Mount
封装 - ThroughHole -
引脚间距 1.00 mm - 1.00 mm
触点数 20 20 20
极性 Male Male -
触点电镀 Gold Gold Gold
额定电流 1 A 1 A 1 A
绝缘电阻 100 MΩ >500MΩ @100VDC -
排数 2 2 2
针脚数 20 20 20
接触电阻 - <30mΩ @100mA -
额定电压 50 V 100 V 50 V
额定电流(Max) 1 A - -
工作温度(Max) 85 ℃ - -
工作温度(Min) -25 ℃ - -
接触电阻(Max) 40 mΩ - -
长度 13.1 mm 12.5 mm 13.1 mm
宽度 5.10 mm 5 mm 5.10 mm
高度 5.5 mm 5.5 mm 5.50 mm
封装 - ThroughHole -
引脚间距 1.00 mm - 1.00 mm
外壳颜色 Ivory Beige Natural
颜色 Natural Beige Natural
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
材质 Polyamide (PA) Polyamide (PA) -
工作温度 -25℃ ~ 85℃ -35℃ ~ 85℃ -25℃ ~ 85℃
外壳材质 Nylon - Nylon
产品生命周期 Active Active Obsolete
包装方式 Tape & Reel (TR) Tube Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/12/17 - -
