TPD2E009DRTR和TPD2EUSB30DRTR

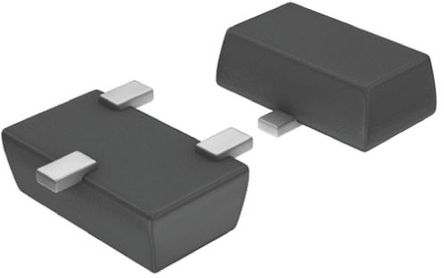

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 TPD2E009DRTR TPD2EUSB30DRTR TPD2E009DBZR

描述 TEXAS INSTRUMENTS  TPD2E009DRTR  静电保护装置, 排列, 8 V, SOT, 3 引脚, 5.5 V, 45 WTEXAS INSTRUMENTS  TPD2EUSB30DRTR.  芯片, 接口保护器, SOT3TEXAS INSTRUMENTS  TPD2E009DBZR  静电保护装置, 8 V, SOT-23, 3 引脚, 5.5 V, 45 W

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 TVS二极管TVS二极管TVS二极管

基础参数对比

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 3 3 3

封装 SOT-3 SOT-3 SOT-23-3

工作电压 5.5 V - 5.5 V

电容 0.9 pF 0.8 pF 0.9 pF

通道数 2 2 2

针脚数 3 3 3

耗散功率 45 W - 45 W

钳位电压 8 V 8 V 8 V

测试电流 1 mA 1 mA -

脉冲峰值功率 45 W 45 W 45 W

最小反向击穿电压 7 V 7 V 7 V

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

击穿电压 - 9 V 7 V

长度 1.05 mm 1.05 mm 2.92 mm

宽度 0.85 mm 0.85 mm 1.3 mm

高度 0.45 mm 0.45 mm 1 mm

封装 SOT-3 SOT-3 SOT-23-3

工作温度 -40℃ ~ 85℃ (TA) -40℃ ~ 85℃ (TA) -40℃ ~ 85℃ (TA)

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15

ECCN代码 - EAR99 EAR99
