对比图

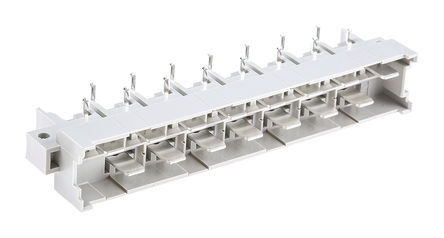

型号 414575 09061152932 598456015000005
描述 Conn DIN 41612M 15POS 10.16mm Solder RA Thru-HoleHarting DIN 41615 H15 型大电流插头高电流型 H DIN 41612 插头系列提供 4 种样式，所有均带刀片，平行于印刷电路板。 469-522：90° 印刷电路板安装，带标准触点 481-954：90° 印刷电路板安装，带一个前导触点 (LC)，先在位置 z32 上匹配 481-960：250 插片插头有前导触点位置 z32，用 6.3mm 插片端接 2.5mm2 电线，适合 250 规格插座（不带护罩） 740-6966：250 插片插头标准触点，带 6.3mm 插片，用于 2.5mm2 电线，适合 250 规格插座（不带护罩） 库存号 757-7932 经铁路认证，铁路分类为 NFF 16-101，烟指数：F1，易燃性等级：I215 路 15A 插头，带镀硬银铜合金触点 触点电阻高达 8mΩ 热塑树脂 - 玻璃纤维填充 ### Harting 高电流系列一系列的 DIN 41612 高电流 15 路、32 路和 48 路阳性和阴性间接边缘连接器，特别适合用于能集成到标准子架系统的控制卡和电源单元。类型 | D | F | H | MH | HII ---|---|---|---|---|--- 触点 | 32 | 48 | 15 | 24+7 | 11 最大电流 (A) | 6 | 6 | 15 | 6 15 | 20 最大电压（V 交流） | 125 | 125 | 500 | 500 | 500 温度范围 (°C) | -65 至 +125 | | | | 易燃性等级 | UL94V-0 | | | |DIN 41612 Connectors 15POS MALE FASTON
数据手册 ---
制造商 ERNI Electronics (伊恩电子) Harting Technology Group (哈丁电子) AVX (艾维克斯)
分类 DIN41612连接器DIN41612连接器
安装方式 Through Hole Through Hole -
封装 - - -
引脚间距 - 5.08 mm -
触点数 15 15 -
极性 Male Male -
工作温度(Max) 125 ℃ 125 ℃ -
工作温度(Min) -55 ℃ -55 ℃ -
触点电镀 - Gold, Silver -
额定电流 - 15 A -
排数 - 2 2
易燃性等级 - UL 94 V-0 -
针脚数 - 15 -
拔插次数 - 500 -
额定电流(Max) - 15 A -
接触电阻(Max) - 8 mΩ -
封装 - - -
长度 - 93.95 mm -
宽度 - 24.75 mm -
高度 - 14.7 mm -
引脚间距 - 5.08 mm -
触点材质 Copper Alloy Copper Alloy -
材质 - Polyester -
工作温度 - - -65℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 - Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 - No SVHC -
