HTST-107-02-T-D和09 19 514 7324

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 HTST-107-02-T-D 09 19 514 7324 75869-102LF

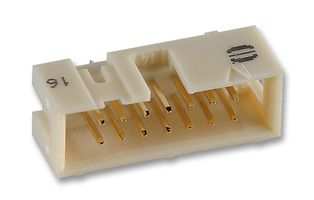

描述 SAMTEC HTST-107-02-T-D Board-To-Board Connector, 2.54mm, 14Contacts, Header, HTST Series, Through Hole, 2RowsHARTING  09 19 514 7324  线至板连接器, 直型, SEK 19系列, 14 触点, 针座, 2.54 mm, 通孔安装, 2 排2.54 mm 节距 Quickie 有罩管座引脚触点区域为钯镍合金镀金,印刷电路板引线则采用表面无光泽锡。 这些 2.54 mm 节距 Quickie 有罩引脚管座设计具有极化功能,具体取决于触点数量,请参见表格。无极化:75869-1**30**LF、75869-1**31**LF 和 75869-1**32**LF 右极化:75869-1**01**LF 和 75869-1**02**LF 左右极化:75869-1**03**LF、75869-1**04**LF 和 75869-1**05**LF **极化** | **位置数** | **库存号** ---|---|--- 无 | 2x3、2x3、2x4 | 673-7682、673-7694、673-7708 仅右侧 | 2x5、2x7 | 771-0079、771-0072 右和左 | 2x8、2x10、2x13、2x17 | 771-0076、771-0085、771-0088、771-0082 ### 注有关匹配的 IDC Quickie 插座,请参见典型库存号 673-7682。### 2.54mm FCI Quickie高温外壳 薄型 易燃性等级 UL 94V-0

数据手册 ---

制造商 Samtec (申泰电子) Harting Technology Group (哈丁电子) Amphenol (安费诺)

分类 板对板连接器线对板连接器板对板连接器

基础参数对比

安装方式 Through Hole Through Hole Through Hole

封装 - - throughHole

引脚间距 - 2.54 mm -

触点数 14 14 14

极性 Male Male Male

额定电流 - 1 A 3 A

排数 2 2 2

额定电压 - - 500 V

触点电镀 Tin Gold -

额定电压(DC) - 350 V -

额定电压(AC) - 350 V -

绝缘电阻 5000 MΩ 1 GΩ -

易燃性等级 - UL 94 V-0 -

接触电阻 - 20 mΩ -

拔插次数 - 100 -

工作温度(Max) 105 ℃ 105 ℃ -

工作温度(Min) -55 ℃ -40 ℃ -

额定电流(Max) 3.4A/触头 - -

封装 - - throughHole

引脚间距 - 2.54 mm -

高度 9.27 mm - -

外壳颜色 Natural - Blue

触点材质 Phosphor Bronze Brass Phosphor Bronze

工作温度 -55℃ ~ 125℃ - -65℃ ~ 125℃

颜色 - Gray -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

REACH SVHC版本 2015/06/15 2014/12/17 2015/06/15

REACH SVHC标准 No SVHC No SVHC -

包装方式 Bulk - -
