对比图

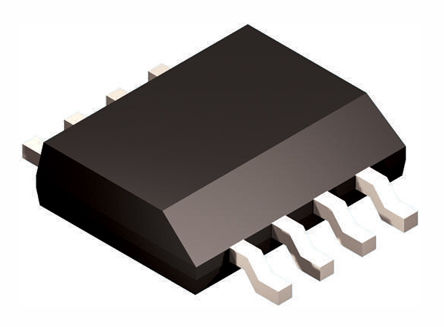

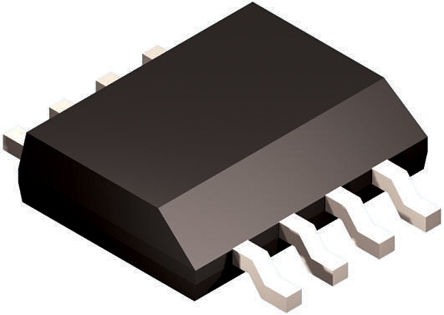

型号 LM22672MR-5.0/NOPB LM22672MRE-5.0/NOPB LM22672MRX-5.0/NOPB
描述 SIMPLE SWITCHER® 降压调节器，LM2267x 和 LM22680 系列宽输入电压范围：4.5V 至 42 V 内部补偿电压模式控制，用于小型材料清单计数 使用低 ESR 陶瓷电容器实现稳定 500kHz 的切换频率，在 200kHz 和 1MHz 之间可调 精密启动引脚 集成升压二极管 集成软启动 完全 WEBENCH® 设计启用 ### 直流/直流开关调节器，Texas Instruments用于高达 75V 的宽电压输入设计，以及易用性和灵活性之间的平衡。Texas Instruments用于高达 75V 的宽电压输入设计，以及易用性和灵活性之间的平衡。开关稳压器 1A SIMPLE SWITCHER, Step-Down Voltage Regulator with Adjustable Frequency 8-SO PowerPAD -40 to 125
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 8 8 8
封装 PSOP-EP-8 PSOP-EP-8 PSOP-EP-8
输出接口数 1 1 1
输出电压 5 V 5 V 5 V
输出电流 1 A 1 A 1 A
针脚数 8 8 -
静态电流 3.40 mA 3.4 mA 3.40 mA
调节输出数 1 1 1
开关频率 1 MHz 1 MHz 500 kHz
拓扑结构 Buck Buck Buck
输入电压(Max) 42 V 42 V 42 V
输入电压(Min) 4.5 V 4.5 V 4.5 V
输出电压(Max) 5 V 5 V -
输出电压(Min) 5 V 5 V 5 V
输出电流(Max) 1 A 1 A 1 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 4.5 V 4.5 V -
电源电压(Min) 4.5 V 4.5 V -
输入电压 4.5V ~ 42V 4.5V ~ 42V 42 V
频率 - 1 MHz -
精度 - 1.5 % -
电源电压(Max) - 42 V -
长度 4.9 mm 4.9 mm -
宽度 3.9 mm 3.9 mm -
高度 1.47 mm 1.47 mm -
封装 PSOP-EP-8 PSOP-EP-8 PSOP-EP-8
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/06/15 2015/06/15 -
