对比图

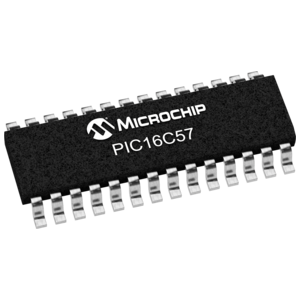

型号 PIC16C57-HSI/SO PIC16F57-I/SO PIC16C57T-HS/SO
描述 PIC16 系列 72 B RAM 2 K x 12位 EPROM 8位 CMOS 微控制器 - SOIC-28MICROCHIP PIC16F57-I/SO 微控制器, 8位, 闪存, AEC-Q100, PIC16F, 20 MHz, 3 KB, 72 Byte, 28 引脚, SOICPIC 20MHz 闪存：2K@x12bit
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 28 28 28
封装 SOIC-28 SOIC-28 SOIC-28
频率 20 MHz 20 MHz -
电源电压(DC) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max)
工作电压 - 2.5V ~ 5.5V -
针脚数 - 28 -
时钟频率 20.0MHz (max) 20 MHz 20.0MHz (max)
RAM大小 72 B 72 B 72 B
位数 - 8 -
耗散功率 800 mW 800 mW 800 mW
FLASH内存容量 - 3 KB -
I/O引脚数 20 20 20
存取时间 20.0 µs 20.0 µs 20.0 µs
内核架构 PIC PIC PIC
内存容量 - 3000 B -
模数转换数(ADC) - 0 -
输入/输出数 - 20 Input -
工作温度(Max) 85 ℃ 85 ℃ 70 ℃
工作温度(Min) -40 ℃ -40 ℃ 0 ℃
耗散功率(Max) 800 mW 800 mW 800 mW
电源电压 2.5V ~ 6.25V 2V ~ 5.5V -
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 4.5 V 2 V 4.5 V
内核子架构 PIC16 - PIC16
长度 17.87 mm 17.9 mm 17.87 mm
宽度 7.49 mm 7.5 mm 7.49 mm
高度 2.31 mm 2.35 mm 2.31 mm
封装 SOIC-28 SOIC-28 SOIC-28
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ 0℃ ~ 70℃ (TA)
产品生命周期 Unknown Active Unknown
包装方式 Tube Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/12/17 -
ECCN代码 - 3A991.a.2 -
HTS代码 - 8542310001 -
