对比图

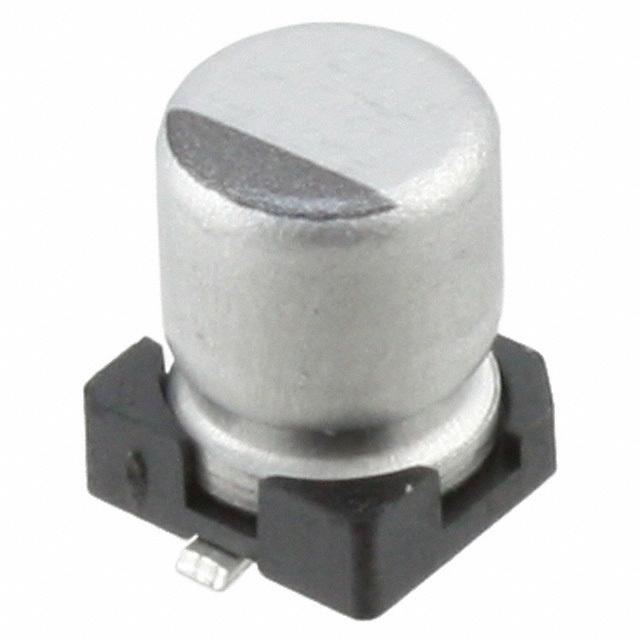

型号 EEEHA1HR47R UUQ1HR47MCL1GB EMVE500ADAR47MD55G
描述 HA 系列Panasonic HA 系列 V 型电解电容器在 +105°C 条件下的耐受性可达 1000 小时。符合 AEC-Q200 规格（可能略有偏差） 结构小型 高波纹电流 高可靠性 低阻抗 长寿命 表面安装 ### 应用Panasonic HA 系列型 V 电解电容器符合 AEC-Q200 规格，适用于汽车应用。 这些 Panasonic 电解电容器推荐用于工业基础设施中的电动机驱动器、反相器、测量仪器、电源、HEMS、BEMS 和 FEM。 其他合适的应用包括：ICT 应用，如 PC、基站、数据中心、非接触式充电。 HA 系列 V 型铝电容器可用于家用电器，包括空调、白色家电和家庭信息电器。 其他应用包括 OA 设备、照明、医疗设备、电动工具和电源管理、安全、汽车应用中的信息娱乐和舒适性附件。 尺寸 (mm) --- 外壳代码 | A | B 最大值 | I | P | W B | 4.0 | 5.5 | 1.8 | 1.0 | 0.65 ±0.1 C | 5.0 | 6.5 | 2.2 | 1.5 | 0.65 ±0.1 D | 6.6 | 7.8 | 2.6 | 1.8 | 0.65 ±0.1 D8 | 6.3 | 7.8 | 2.6 | 1.8 | 0.65 ±0.1 E | 8.0 | 9.5 | 3.4 | 2.2 | 0.65 ±0.1 F | 8.3 | 10 | 3.4 | 3.1 | 0.9 ±0.2 G | 10.3 | 12 | 3.5 | 4.6 | 0.9 ±0.2 电容容差 (%) | 20 ---|--- 温度范围 (°C) | \- 40 至 +105 泄漏电流 | 0.01CV 或 3μA（以较大值为准） 105°C 条件下预期寿命（小时） | 1000 ### 表面安装 105°C 系列470nF ±20% 50V Φ4mm 5.4mm470nF ±20% 50V 5mA Φ4mm
数据手册 ---
制造商 Panasonic (松下) Nichicon (尼吉康) Chemi-Con (贵弥功)
分类 电容电容铝电解电容
安装方式 Surface Mount Surface Mount Surface Mount
封装 SMD SMD SMD
引脚数 - - 2
额定电压(DC) 50.0 V 50.0 V 50.0 V
电容 470 nF 470 nF 0.47 µF
容差 ±20 % ±20 % ±20 %
纹波电流 5 mA 3.8 mA 5 mA
工作温度(Max) 105 ℃ - 105 ℃
工作温度(Min) -40 ℃ - -40 ℃
额定电压 50 V 50 V 50 V
产品系列 - UUQ Alchip™-MVE
纹波电流(高频) - 3.8mA @120Hz -
纹波电流(低频) - 5.7mA @10kHz -
长度 5.40 mm - 5.2 mm
宽度 650 µm - 4.3 mm
高度 5.4 mm 5.40 mm 5.2 mm
直径 4.00 mm 4.00 mm 4.00 mm
封装 SMD SMD SMD
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -40℃ ~ 105℃
介质材料 - - Aluminum Electrolytic
产品生命周期 Unknown Not Recommended Active
包装方式 Cut Tape (CT) - Tape & Reel (TR)
寿命（小时） 1000h @105℃ 1000h @105℃ 1000 h
最小包装 - 2000 -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/06/15 - -
