39-30-0040和MF42-RD-04

对比图

型号 39-30-0040 MF42-RD-04 10127819-04211LF

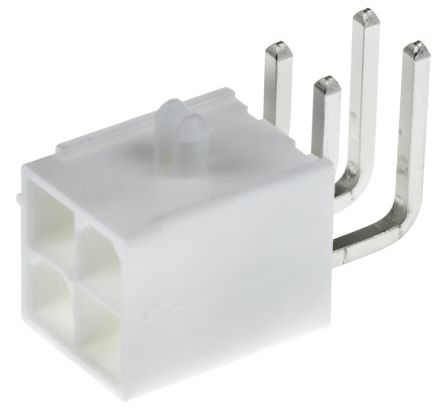

描述 MOLEX  39-30-0040  线至板连接器, Mini-Fit Jr. 5569系列, 4 触点, 针座, 4.2 mm, 通孔安装, 2 排AMPHENOL MF42-RD-04 Rectangular Power Connector, Right Angle, Through Hole, Header, 4Contacts, 4.2mmConn Wire to Board PL 4POS 4.2mm Solder RA Thru-Hole

数据手册 ---

制造商 Molex (莫仕) Amphenol (安费诺) Amphenol (安费诺)

分类 线对板连接器直角工业连接器线对板连接器

安装方式 Through Hole Through Hole Through Hole

封装 Through Hole - -

引脚间距 4.20 mm - -

引脚数 - 4 -

触点数 4 4 4

极性 Male Male Male

触点电镀 Tin Tin -

额定电压(DC) 600 V - -

额定电压(AC) 600 V - -

额定电流 13 A - -

绝缘电阻 1000 MΩ - 1000 MΩ

排数 2 2 2

灼热丝测试标准 Non-Compliant - -

无卤素状态 Low Halogen - -

方向 Right Angle Right Angle -

电路数 4 - -

易燃性等级 UL 94 V-0, UL 94 V-2 - -

针脚数 4 - -

拔插次数 30 - 30

额定电流(Max) 13A/触头 - 9A/触头

工作温度(Max) 105 ℃ - 105 ℃

工作温度(Min) -40 ℃ - -40 ℃

额定电压(Max) 600 VAC - 600 V

额定电压 600 VAC - -

接触电阻(Max) 10 mΩ - 10 mΩ

长度 9.6 mm - -

宽度 19.4 mm - -

高度 11.4 mm - 11 mm

封装 Through Hole - -

引脚间距 4.20 mm - -

外壳颜色 Natural - Natural

颜色 Natural - -

触点材质 Brass Brass Brass

材质 Nylon - -

工作温度 -40℃ ~ 105℃ - -40℃ ~ 105℃

外壳材质 Nylon - -

产品生命周期 Active - -

包装方式 Bag - Tray

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free -

ELV标准 Compliant - -

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 - - 2015/06/15
