对比图

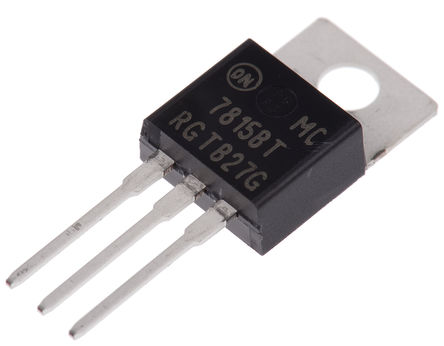

型号 MC7815CTG UA7815CKCS MC7815BTG
描述 MC7815 线性电压调节器，ON SemiconductorON Semiconductor 线性电压调节器生成固定的 15V 输出，容差为 2% 或 4%。 MC7815 正电压调节器包括安全区补偿；它还具有内部电流限制和热关闭过载保护。 无需外部元件，除非您想要调整输出。 这些设备适用于电子行业内的许多应用。 输出电压：15 V 提供无铅封装提供 ### 线性电压调节器，On SemiconductorTEXAS INSTRUMENTS UA7815CKCS.. 芯片, 线性稳压器, 15V, TO-220-3MC7815 线性电压调节器，ON SemiconductorON Semiconductor 线性电压调节器生成固定的 15V 输出，容差为 2% 或 4%。 MC7815 正电压调节器包括安全区补偿；它还具有内部电流限制和热关闭过载保护。 无需外部元件，除非您想要调整输出。 这些设备适用于电子行业内的许多应用。 输出电压：15 V 提供无铅封装提供 ### 线性电压调节器，On Semiconductor
数据手册 ---
制造商 ON Semiconductor (安森美) TI (德州仪器) ON Semiconductor (安森美)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Through Hole Through Hole Through Hole
引脚数 3 3 3
封装 TO-220-3 TO-220-3 TO-220-3
工作电压 17.5V ~ 30V 17.5V ~ 30V 18.5V ~ 30V
额定电流 1.00 A 1.50 A 1.00 A
输出接口数 1 1 1
输入电压(DC) 30.0V (max) 30.0V (max) 35.0V (max)
输出电压 15 V 15 V 15 V
输出电流 1 A 1.5 A 1 A
通道数 - 1 -
针脚数 3 3 3
静态电流 3.5 mA 4.40 mA 3.5 mA
输出电容类型 - Capacitor Free -
跌落电压 2V @1A 2V @1A 2V @1A
调节输出数 - 1 -
输入电压(Max) 35 V 30 V 35 V
输入电压(Min) 23 V 17.5 V 23 V
输出电压(Min) 15 V 15 V -
输出电流(Max) 1 A 1.5 A 1 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) 0 ℃ 0 ℃ -40 ℃
输入电压 ≤35 V 17.5V ~ 30V ≤35 V
无卤素状态 Halogen Free - Halogen Free
供电电流 6.5 mA - 3.5 mA
极性 P-Channel - P-Channel
热阻 5℃/W (RθJC) - 5℃/W (RθJC)
精度 ±4 % - ±4 %
电源电压 35 V - 35 V
电源电压(DC) 35.0V (max) - -
长度 10.28 mm 10.16 mm 10.28 mm
宽度 4.82 mm 4.58 mm 4.82 mm
高度 30.02 mm 8.7 mm 30.02 mm
封装 TO-220-3 TO-220-3 TO-220-3
工作温度 0℃ ~ 125℃ 0℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/12/17 2015/06/15 2015/12/17
ECCN代码 EAR99 - EAR99
