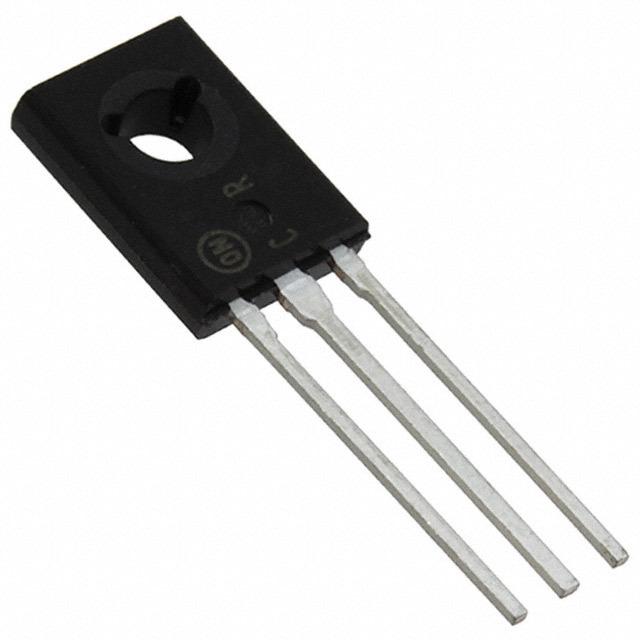

BD677和BD677AG

对比图

型号 BD677 BD677AG BD677A

描述 塑料中功率NPN硅达林顿 Plastic Medium−Power Silicon NPN Darlingtons塑料中功率NPN硅达林顿 Plastic Medium−Power Silicon NPN DarlingtonsSTMICROELECTRONICS  BD677A  单晶体管 双极, NPN, 60 V, 40 W, 4 A, 750 hFE

数据手册 ---

制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) ST Microelectronics (意法半导体)

分类 双极性晶体管双极性晶体管双极性晶体管

安装方式 Through Hole Through Hole Through Hole

引脚数 - 3 3

封装 TO-126-3 TO-126-3 TO-126-3

额定电压(DC) -60.0 V -60.0 V 60.0 V

额定电流 -4.00 A -4.00 A 4.00 A

针脚数 - - 3

极性 NPN NPN NPN

耗散功率 - 40 W 40 W

击穿电压(集电极-发射极) 60 V 60 V 60 V

最小电流放大倍数(hFE) 750 @1.5A, 3V 750 @2A, 3V 750 @2A, 3V

额定功率(Max) 40 W 40 W 40 W

直流电流增益(hFE) - 750 750

工作温度(Max) - 150 ℃ 150 ℃

工作温度(Min) - -55 ℃ -65 ℃

耗散功率(Max) - 40000 mW 40000 mW

无卤素状态 - Halogen Free -

集电极最大允许电流 4A 4A -

长度 - 7.74 mm 7.8 mm

宽度 - 2.66 mm 2.7 mm

高度 - 11.04 mm 10.8 mm

封装 TO-126-3 TO-126-3 TO-126-3

工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) 150℃ (TJ)

产品生命周期 Unknown Active Active

包装方式 Bulk Bulk Tube

最小包装 500 - -

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - 2015/12/17 2015/12/17

ECCN代码 - EAR99 EAR99
