对比图
型号 74HC74D,652 74HC74D,653 CD74HC74M

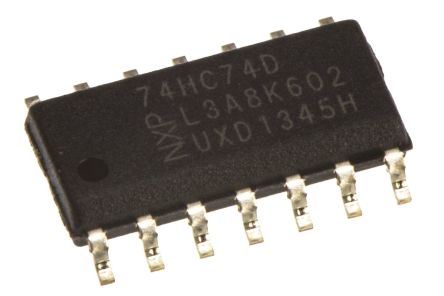

描述 NXP 74HC74D,652 双 触发器 IC, 差分输出, 2 → 6 V电源, 14引脚 SOIC封装74HC74D,653 编带TEXAS INSTRUMENTS CD74HC74M 触发器, 设置和复位, 互补输出, 正沿, D, 14 ns, 50 MHz, 5.2 mA, SOIC, 14 引脚
数据手册 ---
制造商 Nexperia (安世) Nexperia (安世) TI (德州仪器)
分类 逻辑控制器逻辑控制器触发器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14
封装 SOIC-14 SOIC-14 SOIC-14
频率 - 82 MHz 50 MHz
输出接口数 1 1 1
输出电流 - 25 mA 5.2 mA
电路数 - 2 2
针脚数 - 14 14
时钟频率 82 MHz 82 MHz 50 MHz
位数 2 2 2
输入电容 3.5 pF 3.5 pF 10 pF
输入数 1 1 1
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -55 ℃
电源电压 2V ~ 6V 2V ~ 6V 2V ~ 6V
电源电压(Max) - 6 V 6 V
电源电压(Min) - 2 V 2 V
数字逻辑电平 - - CMOS
电源电压(DC) - - 5.00 V, 6.00 V (max)
通道数 - - 2
极性 - - Non-Inverting, Inverting
逻辑门个数 - - 2
长度 8.75 mm 8.75 mm 8.65 mm
宽度 4 mm 4 mm 3.91 mm
高度 1.45 mm 1.45 mm 1.58 mm
封装 SOIC-14 SOIC-14 SOIC-14
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Bulk Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 无铅 无铅 Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
ECCN代码 EAR99 EAR99 -
