对比图

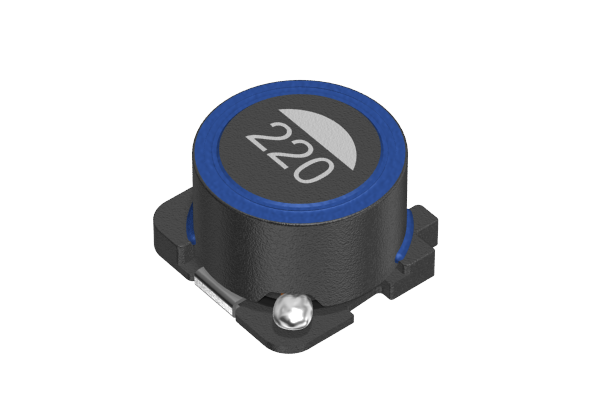

型号 SLF7045T-680MR60 P1167.683NLT SLF7045T-680MR60-PF
描述 特点●是最适用于电源系统的低直流电阻，大电流，节能型产品。●因采用磁力屏蔽结构，所以可实现高密度安装。●底面为平直的低背型，可稳定地安装在电路板上。●采用卷带仕样，支持自动插入机。用途..68uH ±20% 780mATDK SLF7045T-680MR60-PF. 电源线电感, 68uH, 600mA, 20%
数据手册 ---
制造商 TDK (东电化) Pulse Electronics (普思电子) TDK (东电化)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
封装 7M-680M Non Standard SMD
引脚数 - - 2
额定电流 770 mA 780 mA 770 mA
容差 ±20 % ±20 % ±20 %
电感 68 μH 51 µH 68 µH
自谐频率 - 8.8 MHz -
产品系列 - P1167 SLF
屏蔽 Yes Yes Yes
电感公差 ±20 % ±20 % ±20 %
测试频率 1 kHz 100 kHz 100 kHz
电阻(DC） ≤210 mΩ ≤310 mΩ ≤210 mΩ
工作温度(Max) - 130 ℃ 85 ℃
工作温度(Min) - -40 ℃ -20 ℃
电阻(DC Max) - 0.31 Ω 0.175 Ω
电阻 - - 175 mΩ
阻值偏差 ±20 % - ±20 %
额定电流(DC) - - 600 mA
长度 7.00 mm 7.5 mm 7 mm
宽度 7.00 mm 7.54 mm 7 mm
高度 4.50 mm 4.5 mm 4.5 mm
封装 7M-680M Non Standard SMD
工作温度 -40℃ ~ 105℃ -40℃ ~ 130℃ -40℃ ~ 105℃
重量 - - 0.6 g
产品生命周期 Obsolete Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)
最小包装 - - 1000
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
