对比图

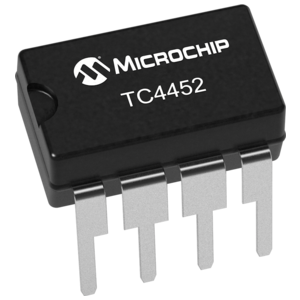

型号 TC4452VOA TC4452VPA MIC4452YM
描述 MICROCHIP TC4452VOA 双路驱动器芯片, MOSFET, 驱动器, 低压侧, 4.5V-18V电源, 13A输出, 44ns延迟, SOIC-8MICROCHIP TC4452VPA 双路驱动器芯片, MOSFET, 低压侧, 4.5V-18V电源, 13A输出, 44ns延迟, DIP-8MICREL SEMICONDUCTOR MIC4452YM 双路驱动器芯片, MOSFET, 低压侧, 4.5V-18V电源, 12A输出, 35ns延迟, SOIC-8
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Micrel (迈瑞)
分类 FET驱动器FET驱动器FET驱动器
安装方式 Surface Mount Through Hole Surface Mount
引脚数 8 8 8
封装 SOIC-8 PDIP-8 SOIC-8
电源电压(DC) 4.50V (min) 4.50V (min) 4.50V (min)
工作电压 4.5V ~ 18V 4.5V ~ 18V 4.5V ~ 18V
上升/下降时间 30ns, 32ns 30ns, 32ns -
输出接口数 1 1 1
输出电压 18.0 V 18.0 V 18.0 V
输出电流 13 A 13 A 12 A
通道数 1 1 1
针脚数 8 8 8
上升时间 40 ns 40 ns 24 ns
下降时间 40 ns 40 ns 20 ns
下降时间(Max) 40 ns 40 ns -
上升时间(Max) 40 ns 40 ns -
工作温度(Max) 125 ℃ 125 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 4.5V ~ 18V 4.5V ~ 18V 4.5V ~ 18V
电源电压(Max) 18 V 18 V 18 V
电源电压(Min) 4.5 V 4.5 V 4.5 V
频率 - - 2 MHz
耗散功率 - - 1040 mW
长度 4.9 mm 10.16 mm 4.93 mm
宽度 3.91 mm 7.11 mm 3.94 mm
高度 1.42 mm 4.95 mm 1.48 mm
封装 SOIC-8 PDIP-8 SOIC-8
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 85℃
产品生命周期 Active Active Unknown
包装方式 Tube Tube Each
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/06/15
ECCN代码 EAR99 EAR99 -
HTS代码 8542390001 - -
