对比图

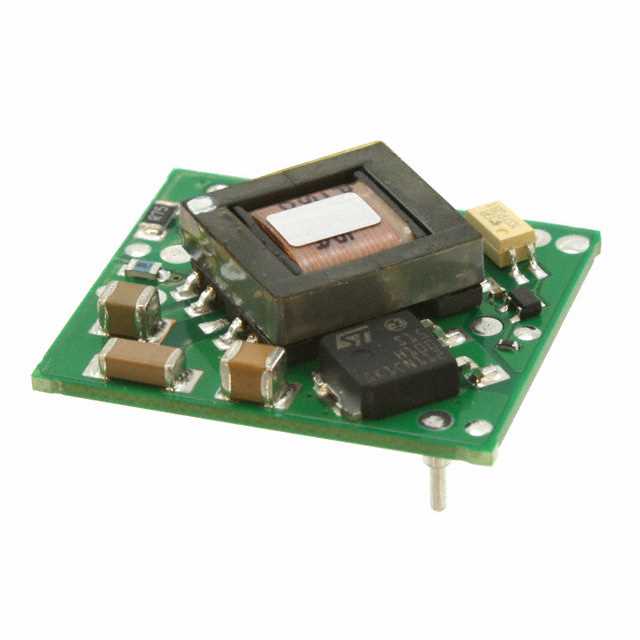

型号 PTMA402050N1AD PTMA402050P1AD PTMA401120N1AD
描述 10 W， 36 V至75 V的输入， 1500 -V隔离， DC / DC转换器 10-W, 36-V to 75-V INPUT, 1500-V ISOLATION, DC/DC CONVERTERS10 W， 36 V至75 V的输入， 1500 -V隔离， DC / DC转换器 10-W, 36-V to 75-V INPUT, 1500-V ISOLATION, DC/DC CONVERTERS10 W， 36 V至75 V的输入， 1500 -V隔离， DC / DC转换器 10-W, 36-V to 75-V INPUT, 1500-V ISOLATION, DC/DC CONVERTERS
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Through Hole Through Hole Through Hole
引脚数 - - 5
封装 DIP-5 DIP-5 DIP-5
频率 - - 300 kHz
电源电压(DC) - 48.0 V 48.0 V
额定功率 10 W 10 W 10 W
输出接口数 1 1 1
输入电压(DC) - 36.0V ~ 75.0V 36.0V ~ 75.0V
输出电压 - 5.00 V 12 V
输出电流 - 2.00 A 1 A
易燃性等级 - - UL 94 V-0
调节输出数 1 1 1
输出功率 - 10.0 W 12 W
隔离电压 1.5 kV 1.5 kV 1.5 kV
拓扑结构 Buck Buck Buck
输入电压(Max) 75 V 75 V 75 V
输入电压(Min) 36 V 36 V 36 V
输出电流(Max) 2 A 2 A 1 A
工作温度(Max) - - 85 ℃
工作温度(Min) - - -40 ℃
输入电压 - - 36V ~ 75V
额定功率(Max) 10 W 10 W -
长度 - - 24.4 mm
宽度 - - 27.9 mm
高度 - - 8.25 mm
封装 DIP-5 DIP-5 DIP-5
重量 - - 6.50 g
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Not Recommended for New Designs
包装方式 Tray Tray Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
