对比图

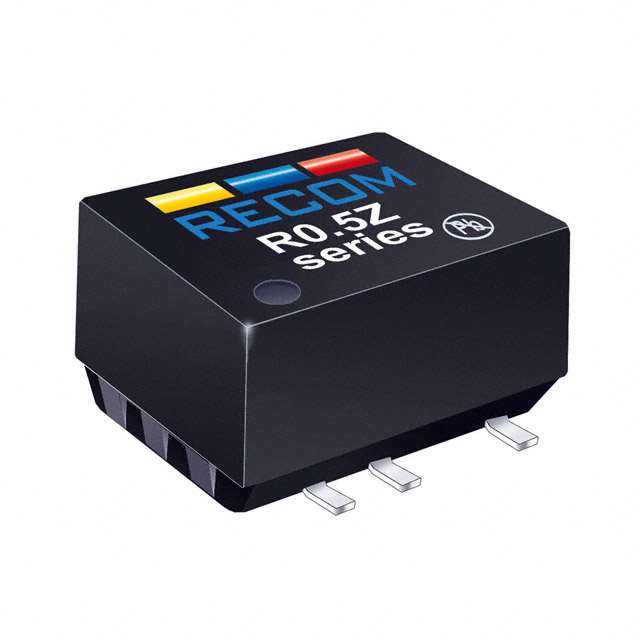

型号 R0.5Z-0505-R R0.5Z-0505 RZ-0505S-R
描述 隔离式DC/DC转换器 CONV DC/DC 0.5W 05VIN 05VOUTRecom 0.5W SMD 单输出已调节隔离直流-直流转换器 - R0.5SZ 系列R0.5SZ 系列单输出，0.5 W SMD 已调节直流至直流转换器，用于当对板空间要求极为严格时，隔离或转换直流电源导轨。 这些隔离 0.5 W SMD 已调节直流至直流转换器包含一个内部线性调节以传送稳定的输出电压，从而使其适用于为逻辑电平或电源电压敏感电路供电。带内部线性调节器的调节输出 1kV 直流隔离 短路保护 完全封装 空载功耗：155 mW 效率高达 62% 采用 UL94V-0 封装材料 ### 注平均故障间隔时间符合 MIL-HDBK 217F 标准 85°C 以上时功率开始下降### 标准EN-60950-1### Recom - SMD 1W 至 5WCONV DC-DC 0.5W(1/2W) 05VIN 05VOUT
数据手册 ---
制造商 RECOM Power RECOM Power RECOM Power
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 6 6 6
封装 SMD-10 SMD-10 SMD-10
额定功率 500 mW 500 mW 500 mW
输出接口数 1 1 1
输入电压(DC) - 5.00 V -
输出电压 5 V 5 V 5 V
输出电流 0.1 A 0.1 A 0.1 A
输出功率 0.5 W 0.5 W 0.5 W
隔离电压 1 kV 1 kV 1 kV
开关频率 20kHz ~ 90kHz 50kHz ~ 105kHz 105 kHz
输入电压(Max) 5.25 V 5.25 V 5.25 V
输入电压(Min) 4.75 V 4.75 V 4.75 V
输入电压(DC Max) - 5.25 V -
输入电压(DC Min) - 4.75 v -
输出电流(Max) 100 mA 100 mA 100 mA
输出功率(Max) - 500 mW -
工作温度(Max) 85 ℃ 100 ℃ 70 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
输入电压 4.75V ~ 5.25V 4.75VDC ~ 5.25VDC -
额定功率(Max) 500 mW - 500 mW
长度 15.24 mm 15.24 mm -
宽度 10.7 mm 10.7 mm -
高度 7 mm 6.8 mm -
封装 SMD-10 SMD-10 SMD-10
重量 - 1.2 g -
工作温度 -40℃ ~ 100℃ -40℃ ~ 100℃ -40℃ ~ 70℃
产品生命周期 Active Active Obsolete
包装方式 Tape & Reel (TR) Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/12/17 -
ECCN代码 EAR99 EAR99 -
