对比图

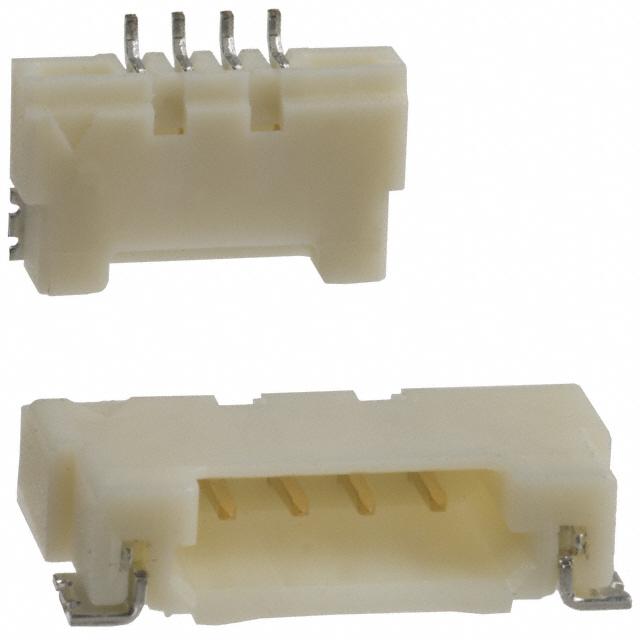

型号 DF14A-4P-1.25H(50) DF14A-4P-1.25H(26) DF14A-4P-1.25H(25)
描述 CONN HEADER 4POS 1.25MM R/A SMD4 位置 单排 1.25 mm 直角 公头 引脚 SMD 插头HIROSE(HRS) DF14A-4P-1.25H(25) 线至板连接器, DF14系列, 4 触点, 针座, 1.25 mm, 表面安装 , 1 排
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)
分类 插头插座板对板连接器线对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚间距 1.25 mm - 1.25 mm
触点数 4 - 4
极性 Male - Male
触点电镀 Gold - Tin
额定电流 - - 1 A
绝缘电阻 - 500MΩ @100VDC 500MΩ @100VDC
排数 1 1 1
针脚数 4 4 4
接触电阻 - <30mΩ @100mA <30mΩ @100mA
额定电压 - - 150 V
长度 9.95 mm 6.95 mm 9.95 mm
宽度 5.70 mm 5.7 mm 5.7 mm
高度 2.50 mm 2.5 mm 2.5 mm
引脚间距 1.25 mm - 1.25 mm
外壳颜色 Beige Beige Beige
颜色 Beige - Beige
触点材质 Brass Brass Brass
工作温度 - -35℃ ~ 85℃ -25℃ ~ 85℃
外壳材质 Plastic - Plastic
产品生命周期 Obsolete Active Active
包装方式 Tube Tape & Reel (TR) Tube
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2014/06/16
