对比图

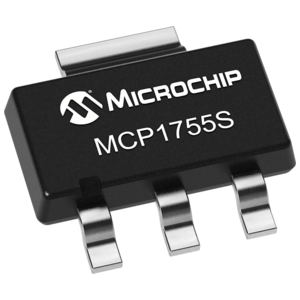

型号 MCP1755S-5002E/DB MCP1755ST-5002E/DB
描述 MCP1755 低压降电压稳压器### LDO（低压降）线性电压调节器，MicrochipMICROCHIP MCP1755ST-5002E/DB 固定电压稳压器, LDO, 3.6V至16V, 300mV压差, 5V输出, 300mA输出, SOT-223-3
数据手册 --
制造商 Microchip (微芯) Microchip (微芯)
分类 稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount
引脚数 3 3
封装 TO-261-4 TO-261-4
输出接口数 1 1
输入电压(DC) 3.60V (min) 3.60V (min)
输出电压 5 V 5 V
输出电流 300 mA 300 mA
供电电流 - 100µA ~ 400µA
针脚数 3 3
静态电流 100 µA 100 µA
输出电容类型 Ceramic Ceramic
跌落电压 300 mV 300 mV
输入电压(Max) 16 V 16 V
输入电压(Min) 3.6 V 3.6 V
输出电压(Min) - 5 V
输出电流(Max) 300 mA 0.3 A
工作温度(Max) 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃
精度 ±2 % ±2 %
输入电压 ≤16 V 3.6V ~ 16V
工作电压 3.6V ~ 16V -
长度 6.7 mm 6.7 mm
宽度 3.7 mm 3.7 mm
高度 1.7 mm 1.6 mm
封装 TO-261-4 TO-261-4
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Active
包装方式 Each Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17
