对比图

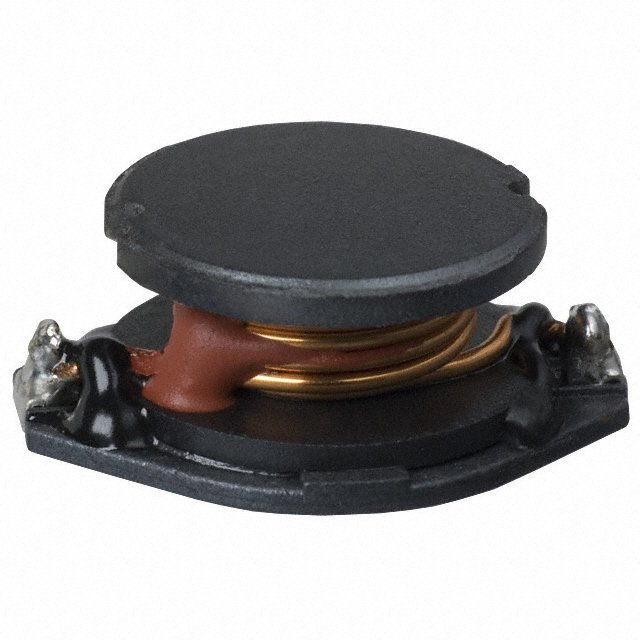

描述 47uH ±20% 2.6ABOURNS JW MILLER PM5022-470M-RC 表面贴装功率电感器, PM5022系列, 47 µH, ± 20%, 非屏蔽, 0.095 ohm, 2.5 A
数据手册 --
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 电感电感
安装方式 Surface Mount Surface Mount
引脚数 - 2
封装 0.732" L x 0.602" W x 0.280" H (18.60mm x 15.30mm x 7.10mm) 18.3mm x 14mm x 6.6mm
额定电流 2.5 A 2.5 A
容差 ±20 % ±20 %
电感 47 µH 47 µH
自谐频率 - 9 MHz
Q值 - 22.0
电阻 - 87.0 mΩ
屏蔽 No No
电感公差 ±20 % ±20 %
测试频率 - 100 kHz
电阻(DC） 87 mΩ 95 mΩ
工作温度(Max) - 125 ℃
工作温度(Min) - 40 ℃
电阻(DC Max) 87 mΩ 0.095 Ω
长度 18.3 mm 18.3 mm
宽度 14 mm 14 mm
高度 6.6 mm 6.6 mm
封装 0.732" L x 0.602" W x 0.280" H (18.60mm x 15.30mm x 7.10mm) 18.3mm x 14mm x 6.6mm
工作温度 -55℃ ~ 105℃ -40℃ ~ 125℃
产品生命周期 Obsolete Active
包装方式 Cut Tape (CT), Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC标准 - No SVHC
REACH SVHC版本 - 2016/06/20
ECCN代码 - EAR99
HTS代码 - 8504508000
