对比图
型号 DF3E-6P-2H(20) DF3Z-6P-2H(20) DF3E-6P-2H(21)

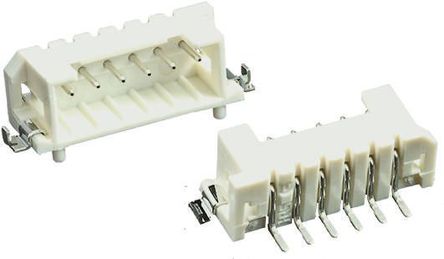

描述 Conn Header 6POS 2mm Rt Ang TinHirose DF3 系列 2mm 节距 SMT 印刷电路板引脚管座连接器DF3 系列 2mm 节距 SMT 印刷电路板安装引脚管座连接器。 这些 DF3 系列 2mm 节距 SMT 引脚管座提供垂直或直角安装，带镀锡触点（后缀带 (21) 的部件号）或镀金触点（后缀带 (51) 的部件号）。 以DF3Z开头的部件号具有板导轴/安装凸台### 2.0mm 单排连接器 - Hirose DF32mm 1x6P 卧贴
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)
分类 连接器与适配器插针连接器与适配器
封装 - - -
安装方式 - Surface Mount -
引脚间距 - 2.00 mm -
触点数 6 6 6
额定电流 3 A 3 A 3 A
绝缘电阻 1000 MΩ >1000MΩ @1000VDC 1000 MΩ
排数 1 1 1
针脚数 6 6 6
拔插次数 30 - 30
额定电流(Max) 3 A - 3 A
工作温度(Max) 105 ℃ - 105 ℃
工作温度(Min) -55 ℃ - -55 ℃
接触电阻(Max) 30 mΩ - 30 mΩ
极性 - Male -
触点电镀 - Tin -
接触电阻 - <30mΩ @100mA -
额定电压 - 250 VAC -
高度 5.6 mm 5.6 mm 5.6 mm
封装 - - -
长度 - 19.5 mm -
宽度 - 5.9 mm -
引脚间距 - 2.00 mm -
触点材质 Brass Brass Brass
工作温度 -55℃ ~ 105℃ - -55℃ ~ 105℃
外壳颜色 - Beige -
颜色 - Beige -
外壳材质 - Plastic -
产品生命周期 Obsolete Discontinued at Digi-Key Discontinued at Digi-Key
包装方式 Bag Tube -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 - No SVHC -
