对比图
型号 744822233 RN212-1.5-02

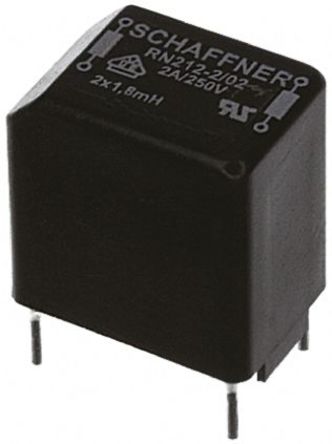

描述 WURTH ELEKTRONIK 744822233 共模扼流圈, 3.3mH 1.5ASCHAFFNER RN212-1.5-02 扼流圈,共模抑制/非对称模式 2X3.3MH 1.5A
数据手册 --
制造商 Wurth Electronics (伍尔特) Schaffner
分类 扼流圈扼流圈
安装方式 Through Hole Through Hole
引脚数 4 4
封装 S Through Hole
额定电压(AC) 250 V 250 V
额定电流 1.5 A 1.5 A
容差 ±30 % -
电感 3.3 mH 3.3 mH
电阻 120 mΩ 150 mΩ
电感公差 ±30 % -30% ~ 50%
测试频率 10 kHz 10 kHz
电阻(DC） ≤120.0 mΩ -
额定电流(Max) 1.5 A -
额定电流(DC) 1.5 A 1.5 A
工作温度(Max) 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃
电阻(DC Max) 120 mΩ 135 mΩ
易燃性等级 - UL 94 V-0
共振频率 - 1.7 MHz
额定电压 - 250 VAC
长度 17.5 mm 12.5 mm
宽度 13 mm 18 mm
高度 22 mm 20.3 mm
封装 S Through Hole
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Active
包装方式 Bulk -
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC
REACH SVHC版本 2014/06/16 2015/12/17
HTS代码 - 8504508000
